Ремонт замка двери. Часть 1. Разборка.
Сегодня расскажу как разобрать замок двери на купе.
На водительской двери у меня все отлично открывается и закрывается, а вот пассажирская туго работает. Я раньше думал, что это или обивка цепляет, или что-то с уплотнителями. Приходилось сильнее хлопать. А тут я как-то случайно решил пальцем попробовать прокрутить язычок запорный и понял, что он ничерта не крутится.
Вот тут и родилась та глупая затея разобрать его, как я это уже сделал с замками капота и багажника)))
Первое препятствие — это снять замок с двери. Очень неудобно, но я как-то подлез, снял кучу тяг и клемму. В итоге кое-как вытащил пациента на стол.
Сразу понял, что в нем полно грязи вперемешку с маслом. Ну как обычно… Чтобы очистить — нужно разобрать. Но вот проблема номер два — он весь проклепан намертво((((
Третья глупость — я решил его разобрать))) И я начал разбирать.
Сначала нужно снять пластиковый чехол и контактный блок.
Далее кладем его на ровную поверхность и высверливаем 4 заклепки. Их по-любому придется менять на винты.
У нас сразу снимается вся верхняя крышка.
Под ней мы видим кучу рычагов и пружинок.
Разобрав почти все эти комплектующие, я понял, что добраться до виновника всей этой эпопеи — запорного язычка, нужно снять среднюю пластмассовую часть замка. А чтобы снять ее, нужно разобрать все до винтика))))
Вот тут я понял, что нужно обязательно снять все на видео, иначе я потом просто не соберу его. Да и вдруг, кто-то тоже займется схожей задачей. В интернете я ничего подобного не нашел.
Поэтому все остальное Вы можете увидеть и услышать на коротком видео.
Это была первая часть, в которой я просто разобрал замок. В следующей части я его буду собирать обратно после небольших доработок.
На этом прошу откланяться, нужно отмыться от бензина и спать)))
Спасибо, что читаете.
Кому оказалось полезным, милости просим))))
Снятие и установка, подгонка двери
Снятие и установка передних и задних дверей производятся одинаково.
Снятие
Отвернуть на каждой петле головкой ключа 10 мм болт с втулкой петли.
Вытащить дверь из петель и поставить на соответствующую подставку. Высота подставки должна быть такой, чтобы не натягивались провода из кабельного жгута.
Внимание: Не повредить краску на двери и переднюю стенку Для защиты обклеить липкой лентой.
Установка
Соединить разъемы электрических потребителей и вставить скобу фиксатора. Вставить разъем в стойку двери, привернуть рамку разъема.
1. Болт
2. Петля со стороны кузова верхняя
3. Палец петли
4. Петля со стороны двери верхняя с опорной втулкой
5. Прокладочная шайба
6. Стопорная шайба
Ввернуть в каждую петлю по болту.
Загнать молотком палец тормоза двери и зафиксировать его стопорным зажимом.
Закрыть дверь и проверить, равномерен ли просвет между дверью и кузовом, при необходимости отпустить болты петель двери и выставить дверь по высоте верхними болтами.
Отпустить запорный палец на средней стойке и переместить его так, чтобы дверь находилась заподлицо с кузовом, допускается разница в 1 мм. Предварительно заменить изношенные запорные клинья. Болты затянуть моментом 25 нм.
Указание: При изношенных петлях (дверь имеет повышенный люфт в петлях) в специальной мастерской в петли могут быть запрессованы новые опорные втулки Деталь петли, имеющая опорную втулку, находится на двери на верхней петле, а на кузове на нижней петле.
Снятие и установка облицовки двери
Приводится описание для передних дверей. На задних дверях рабочие операции выполняются аналогично.
Снятие
Полностью открыть окно.
Все модели кроме Compact
Модель Compact: Снять ручку перестановки наружного зеркала. Подцепить переключатель отверткой, отсоединить разъем.
На автомобилях с рукояткой стеклоподъемника снять крышку с рукоятки и вывернуть расположенный под нею болт. Снять рукоятку.
Отсоединить внутреннюю облицовку двери в местах установки зажимов. Расположение зажимов указано в разделе «Установка».
Если имеется, отсоединить провод громкоговорителя.
Вытащить внутреннюю облицовку двери наверх.
Если требуется осторожно снять из выреза двери пенопластовую облицовку.
Указание: Клеевое уплотнение лучше держится на пенопластовой облицовке, если она снимается при низкой температуре.
Установка
Осторожно наклеить на вырез двери пенопластовую облицовку.
Внимание: Не повредить облицовку, иначе в автомобиле будут сквозняки. Клей должен быть нанесен по контуру, в противном случае приобрести бутиловый шнур BMW и поправить клеевое уплотнение.
Проверить всели зажимы внутренней облицовки двери имеются, дефектные зажимы заменить. 7 громкоговоритель.
Должны присутствовать все зажимы верхнего уплотнения шахты двери, дефектные зажимы заменить.
Подсоединить провод к громкоговорителю.
Вставить облицовку в дверь сверху, сначала прижав ее к шахте двери спереди, а затем сзади, и немного выровнять ее по двери. Одновременно немного оттягивать облицовку от двери снизу. Провода установки зеркала должны быть введены в отверстие в облицовке.
Прижать облицовку к двери в местах зажимов.
Завернуть кнопку блокировки двери.
Ввернуть винты за рукояткой двери и закрепить накладку.
На автомобилях с электрическим приводом наружных зеркал надеть разъем на переключатель. Вставить переключатель в подлокотник, надеть кнопку управления зеркалом. Кнопка может устанавливаться только в одном положении.
На автомобилях с механическим стеклоподъемником надеть рукоятку с шайбой так, чтобы при закрытом окне она была направлена вперед вверх в направлении лобового стекла.
Закрепить рукоятку винтом (6 нм), надеть на рукоятку накладку.
Поставить накладку на ручку, сдвинуть назад и защелкнуть.
Е36 Восстановление обшивки дверей
Итак, машина досталась с ужасным салоном.
Решил первым делом восстановить обшивку дверей.
Снял обшивку со всех дверей.
Высверливаем сзади пластиковые заклепки и вынимаем часть которую необходимо перетянуть.

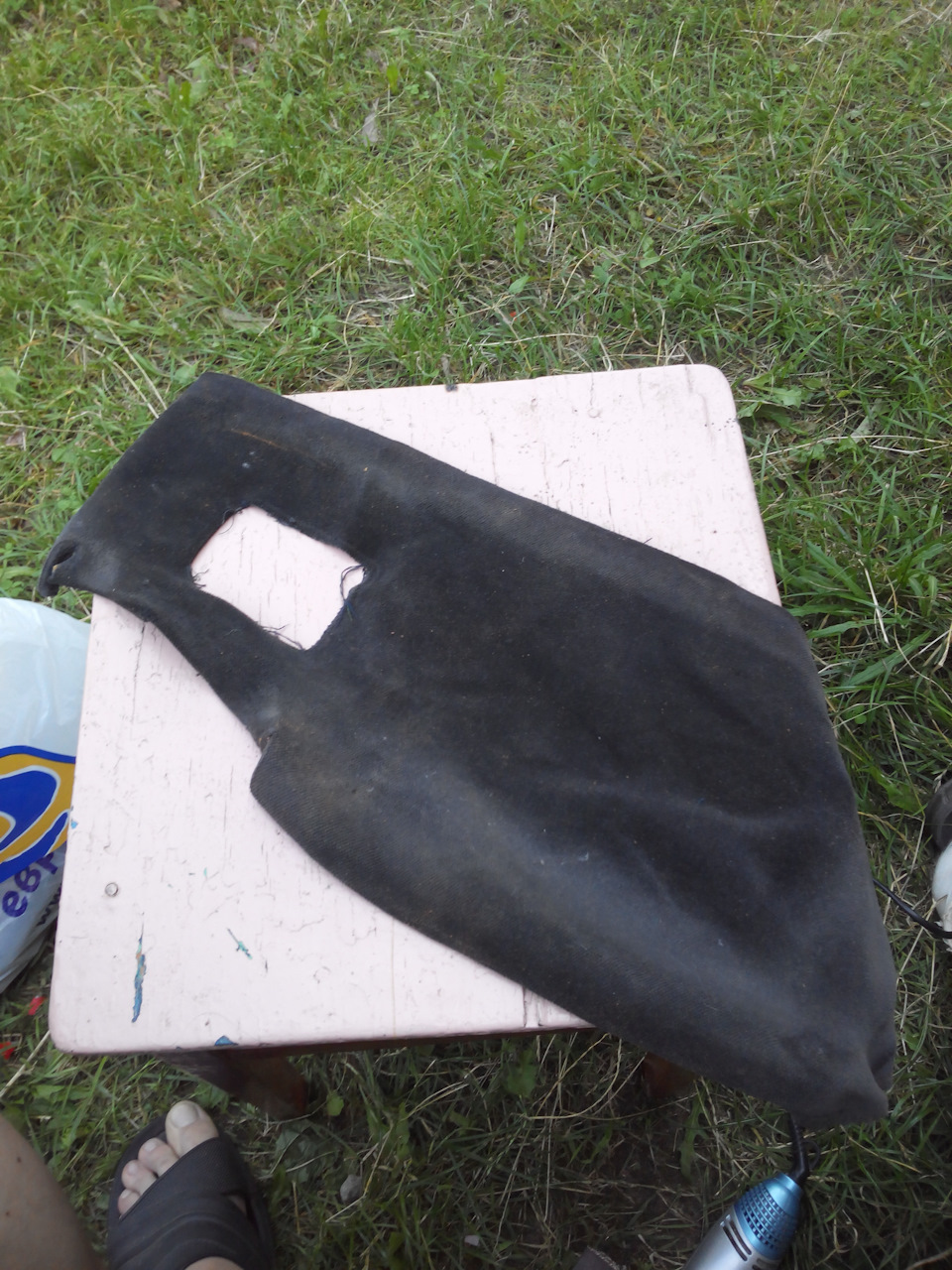

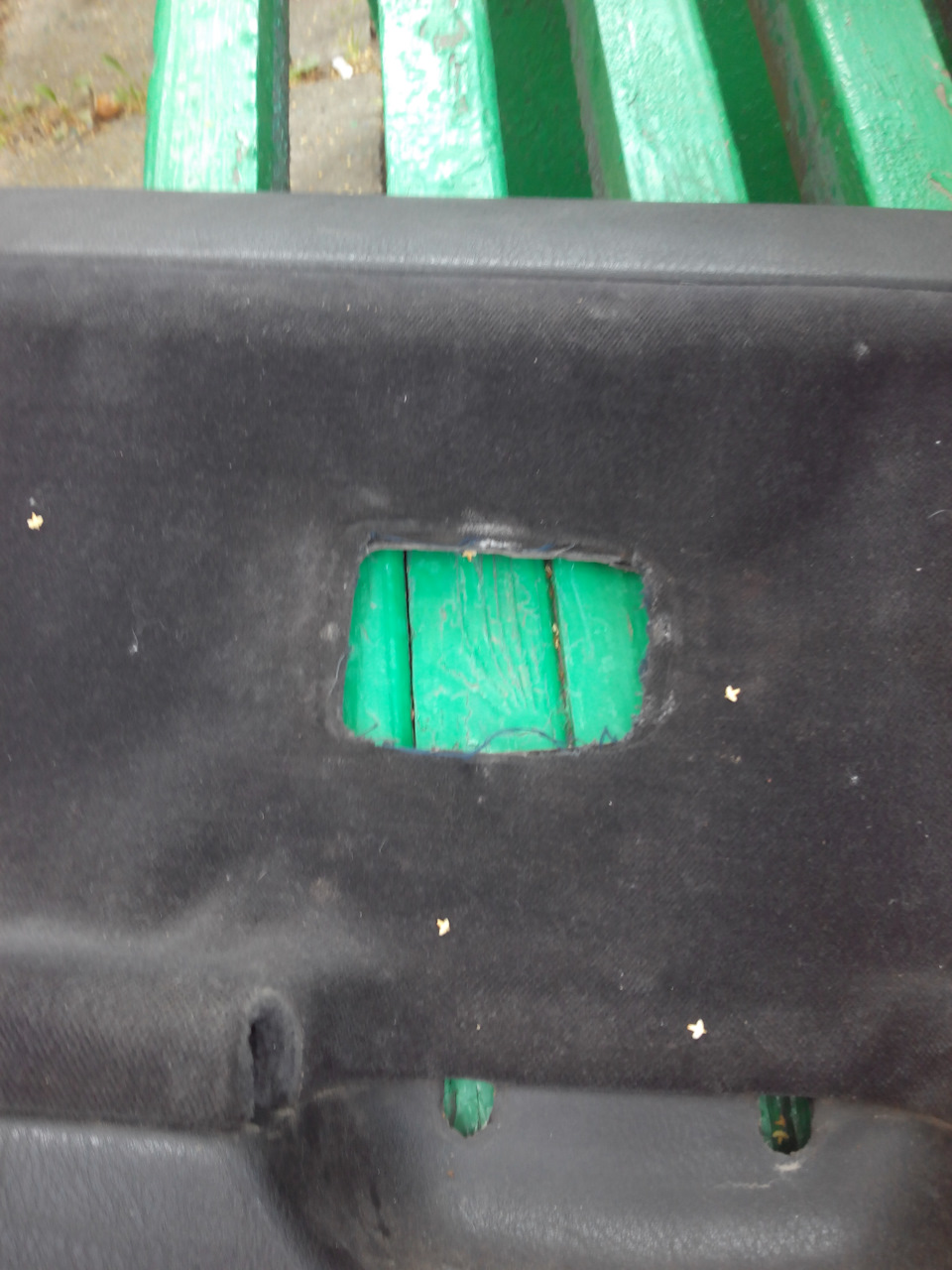

Отрываем старую ткань.
Далее будут нужны:
1. Клей (я брал наиритовый);
2. Растворитель;
3. Наждачная бумага;
4. Ножницы;
5. Фен (На тот момент еще не приобрел строительный фен, так что взял старый фен жены, который оставил для таких ремонтов);
6. Кисточка для клея (я забыл купить так что размазывал свернутой газетой).
Зачищаем наждачкой дверную панель от старого клея. Поверхность обезжириваем растворителем. Наносим клей, ждем мин 10 чтобы он начал схватывать и начинаем приклеивать материал.
Я использовал материал, купленный в универмаге Беларусь, назывался Ткань мебельная. Материал похож на искусственную кожу с тонкой подложкой на обратной стороне.
Ткань примеряем на панель, по краям оставляем запас минимум по 5 см. Ткань надо выбирать которая тянется.
Аккуратно начинаем с любого края клеить, на впадинах можно греть феном чтобы материал лучше тянулся.
Клеить по чуть чуть, хорошо прижимая и хорошо разглаживая материал. Когда лицевая сторона проклеена, обрезаем по краям излишки, но не все, а оставляем не менее 1 см, который загибаем на обратную сторону и проклеиваем.
Отверстия под дверные ручки вырезаем по центру и тоже оставляем по 1 см на загиб на обратную сторону.

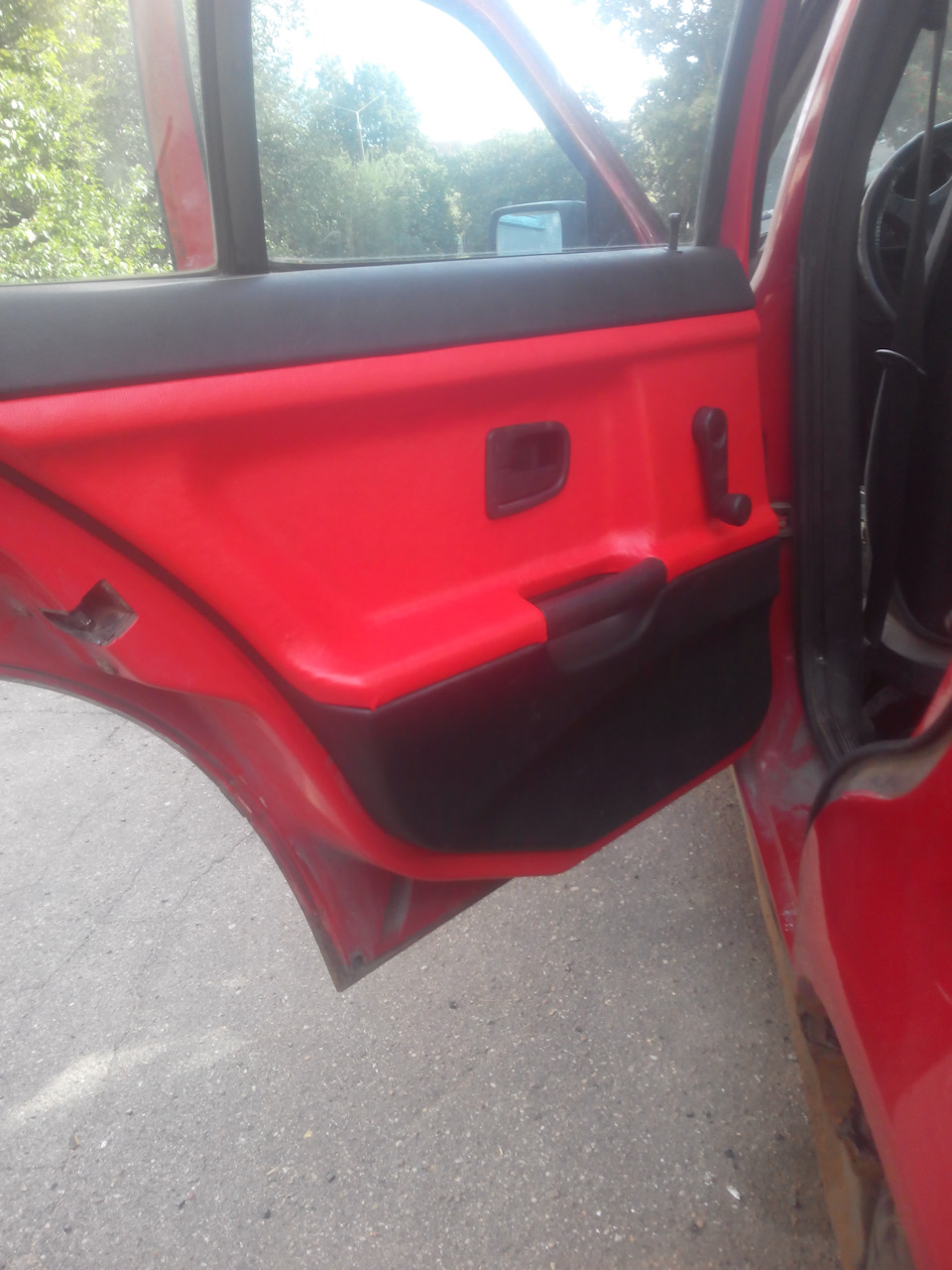

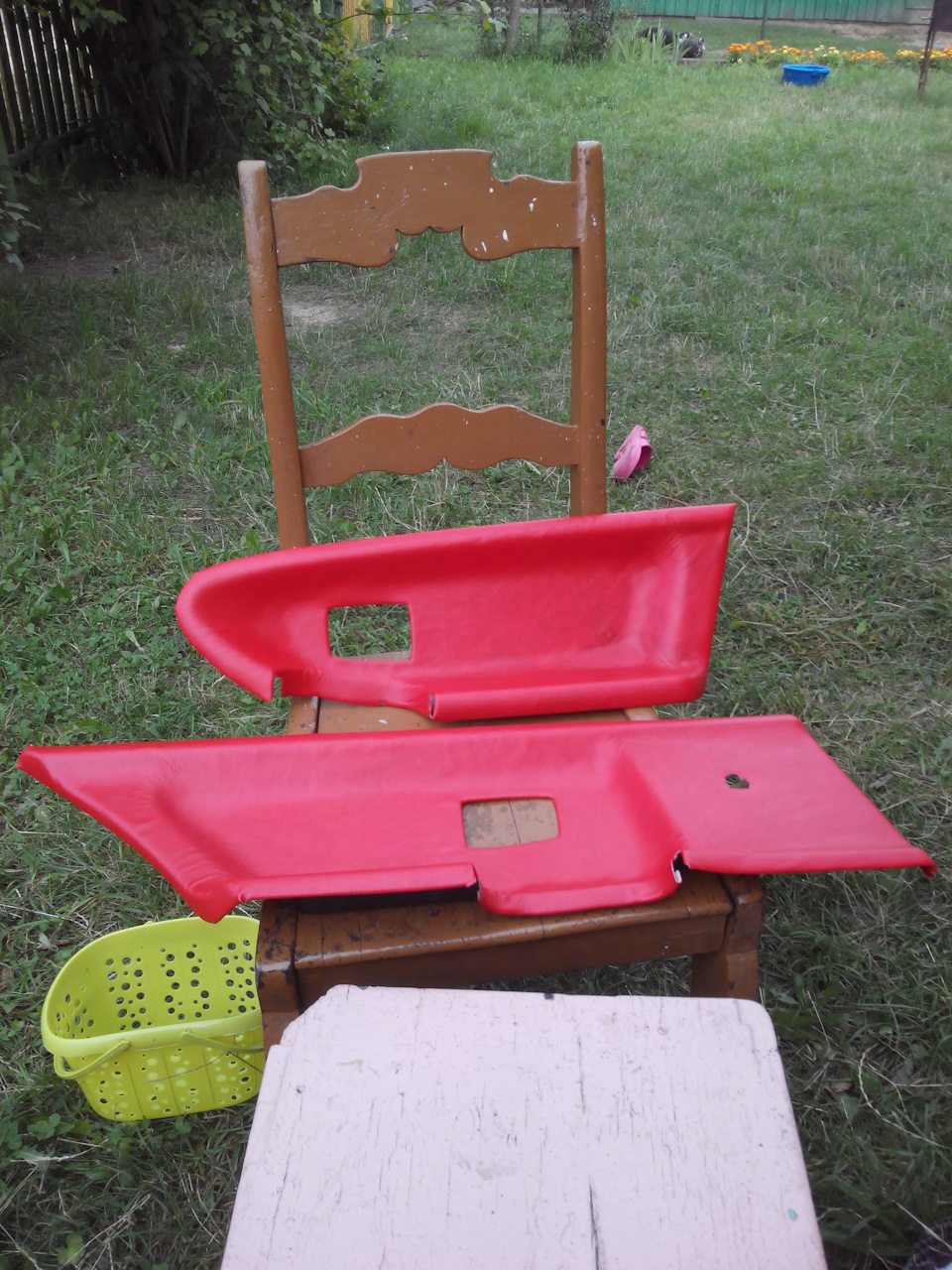

Готовые панели для передней и задней двери.
Устанавливаем переклеенную часть на дверную панель. С обратной стороны, где высверливали заклёпки, берем шайбы и маленькие саморезы и скрепляем панели.
На одну панель времени уходило мин 30.

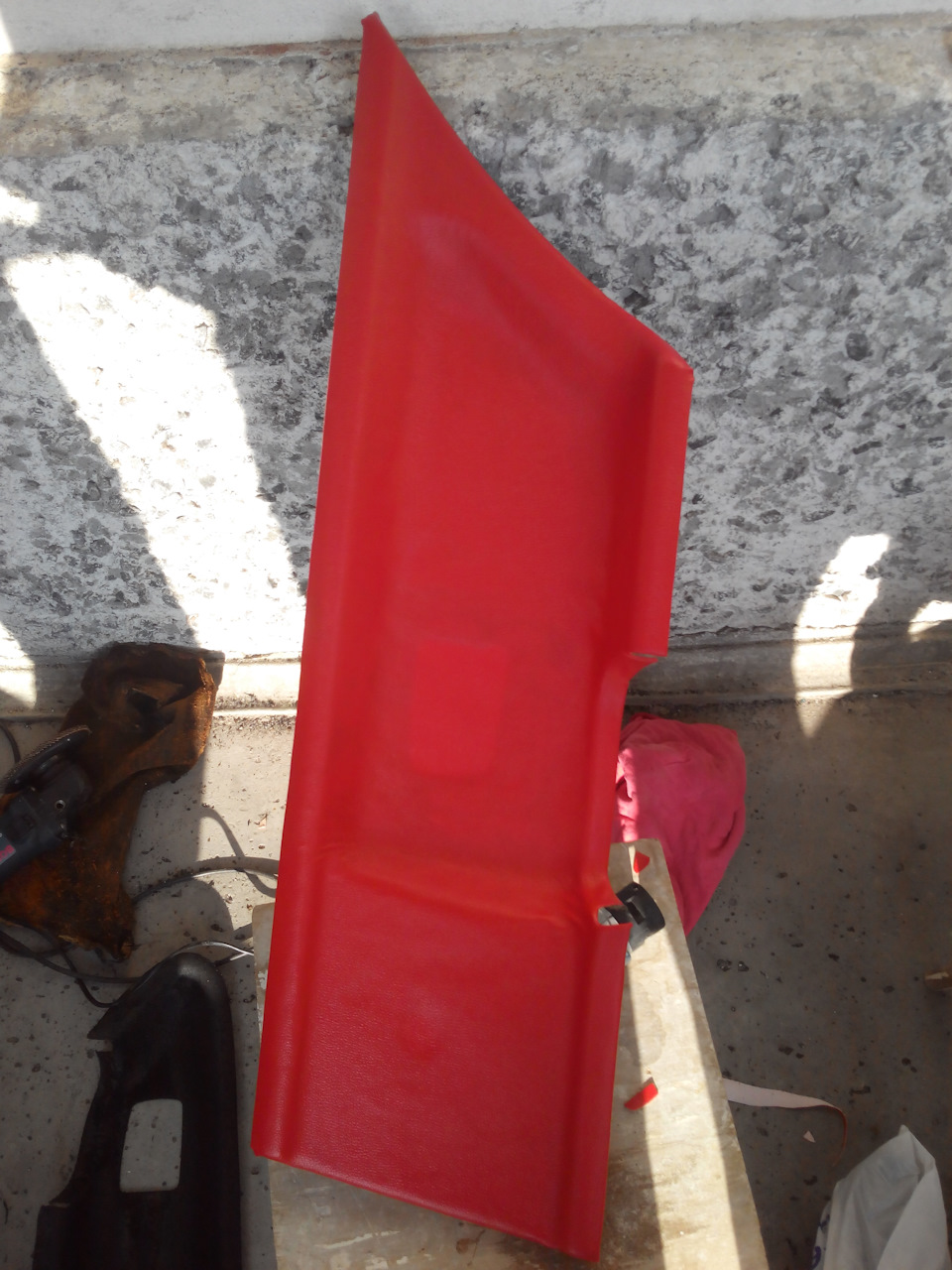

На фото видно, что местами материал сморщился, но в ходе подсыхания клея руками и феном материал был разглажен. На фото где установлена панель, всё уже разглажено.
Итого:
Материал — 10$
Клей — 5$
Наждачка и растворитель — 5$
Работа — бесплатно.
Как снять ручку двери на BMW e36 coupe.
Всем доброго вечера, друзья!
Сегодня в сообществе я задавал вопрос о том, как снять ручку на своей машине.
Я еще пару дней назад, стоя в гараже искал с телефона, как же эта ручка снимается! И я ничего не нашел.
Самые высокосачтотные фразы были — сними накладку и открути гайку. Конечно, по сути так оно и есть. Но я вот сколько ни лазил там рукой в разобранной двери, не мог найти ту самую запорную пластину, которая держит накладку на месте…сколько и чего я ни жал, ничего не отодвигалось и накладка не снималась.
Мне подсказали, что пластины может уже не быть на месте, а накладка тупо приклеена…по факту так оно и оказалось. Только с небольшой поправкой — пластина на месте, но она нифига не перемещалась. Засохла без смазки. Накладки скорее всего буду заказывать с ebay, либо с Германии. Так дешевле.

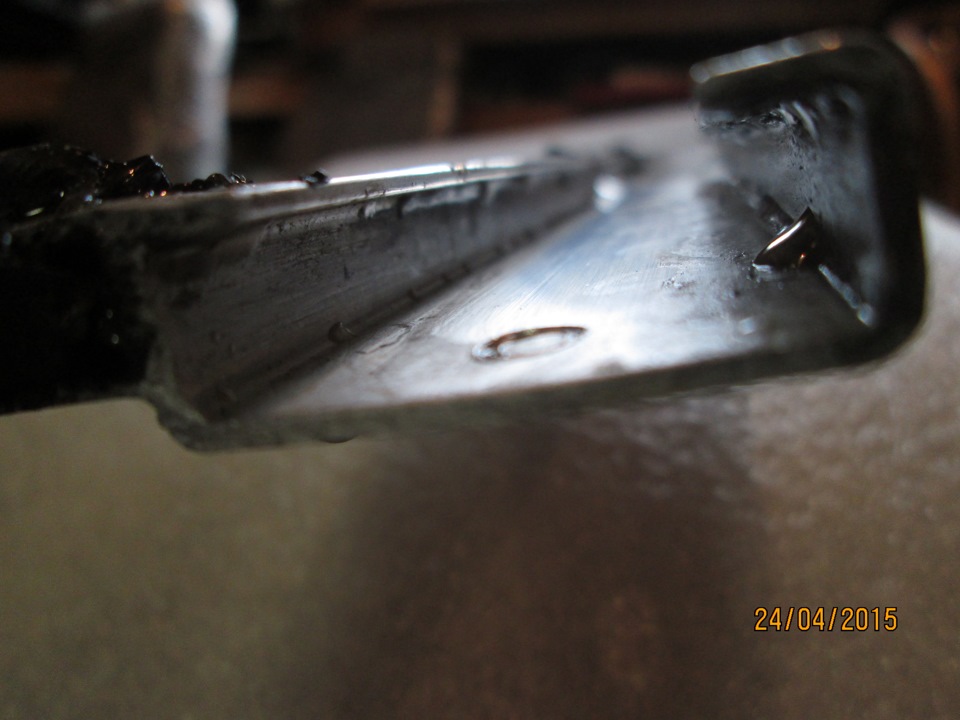

Заодно решил заняться старой проблемой — в полозьях стекла были небольшие вмятинки, которые при работе стеклоподъемника контроллером воспринимались как препятствие (рука или еще что-то) и стекло останавливалось. Вот поэтому и решил снять ручку и стекло.

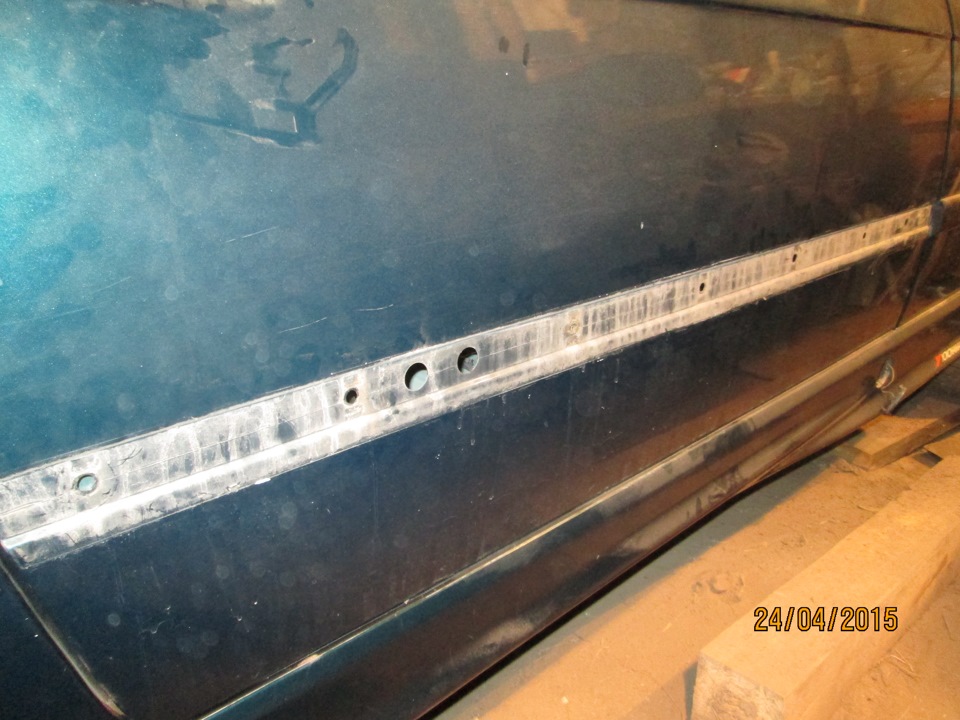

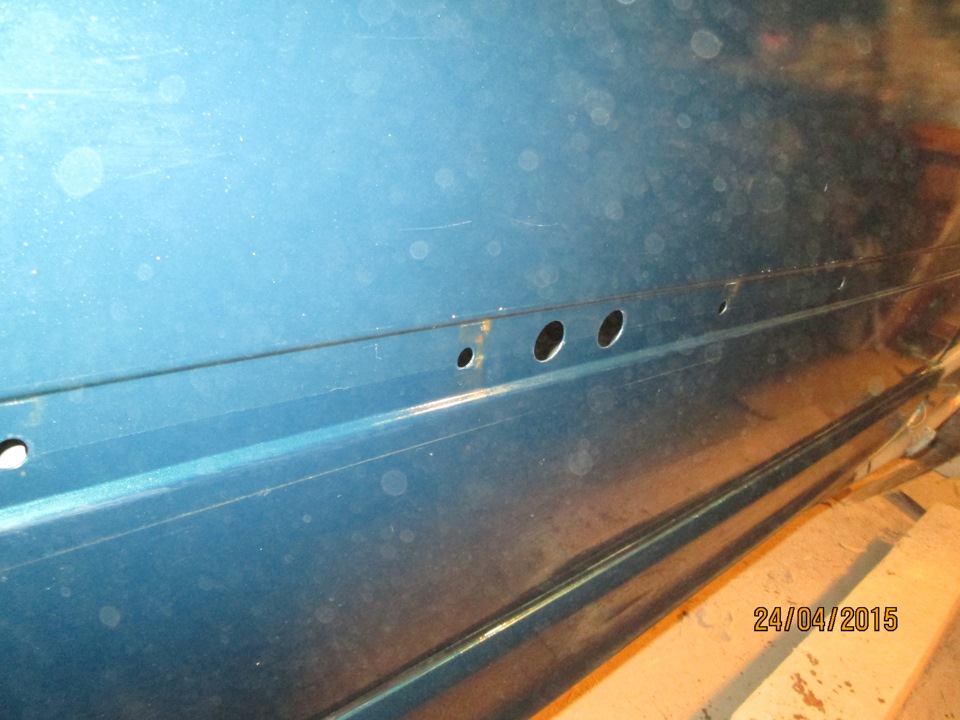

Чтобы снять стекло, по идее нужно снять молдинг. Там есть два отверстия, через которые откручиваются два винта TORX 25.

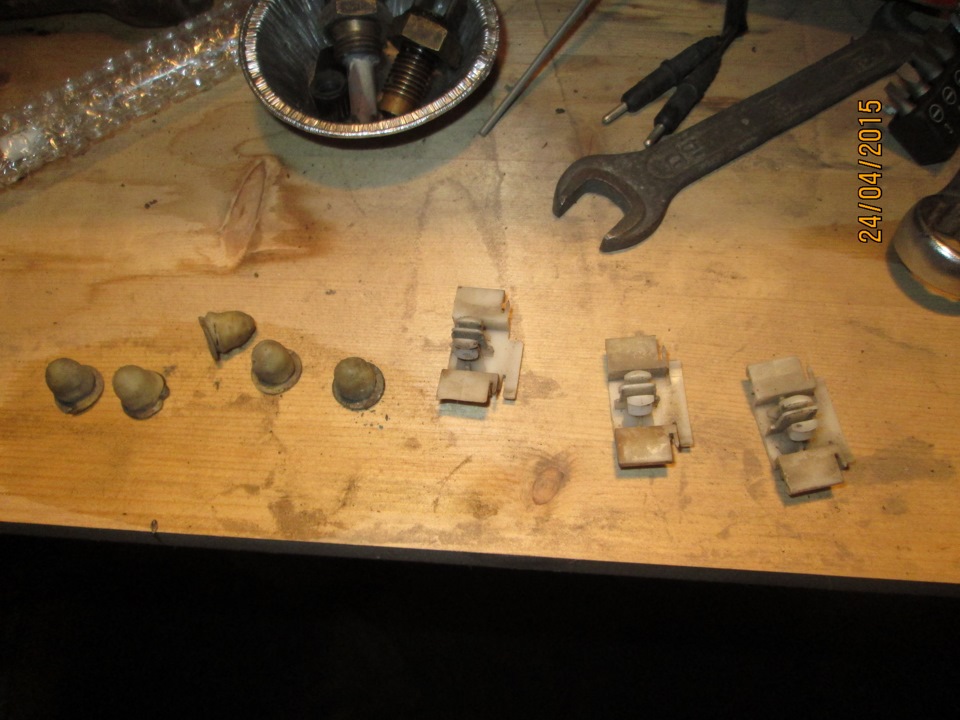

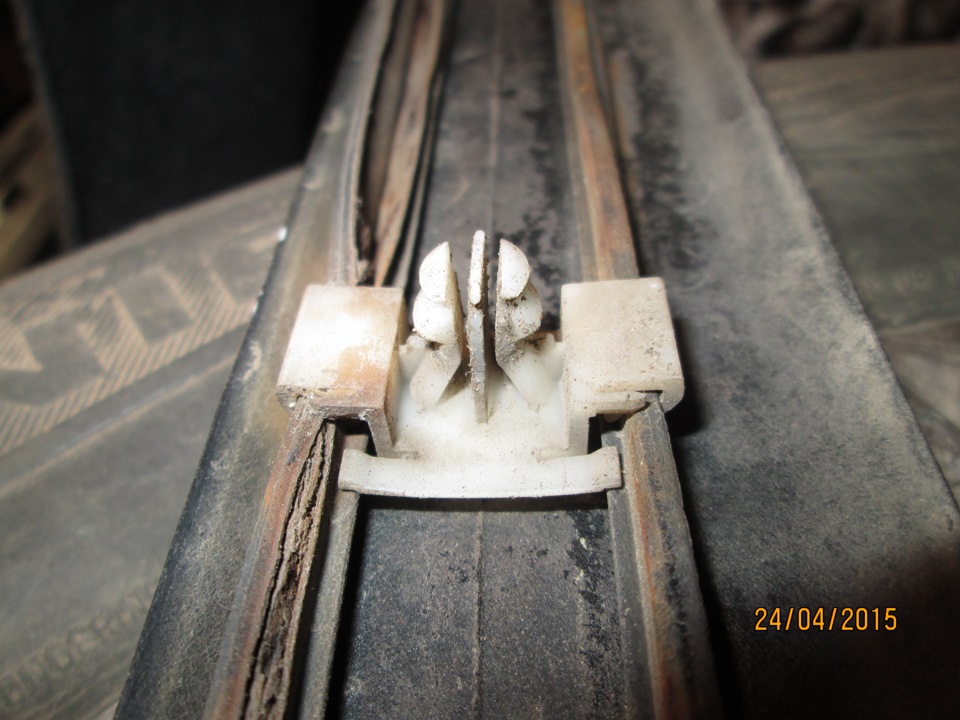

Пистоны походу придется колхозить, так как на экзисте я их не нашел (если кто знает код, скажите), да и сам молдинг внутри рассыпался (металлическая вставка).
Итак, продолжаем снимать стекло. Откручиваем два винта через отверстия в двери.

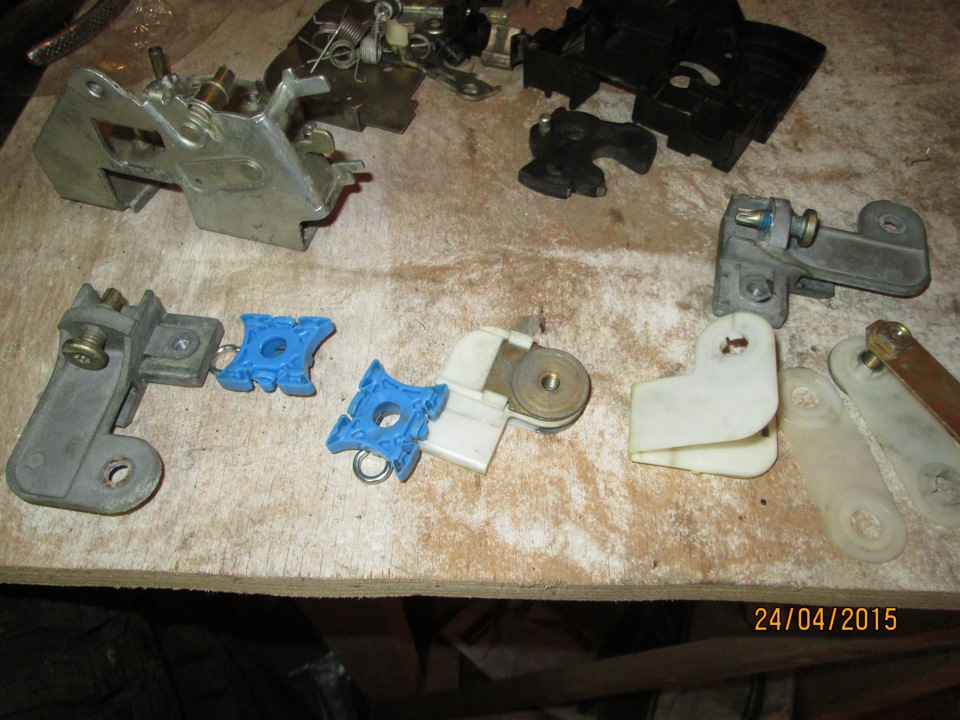

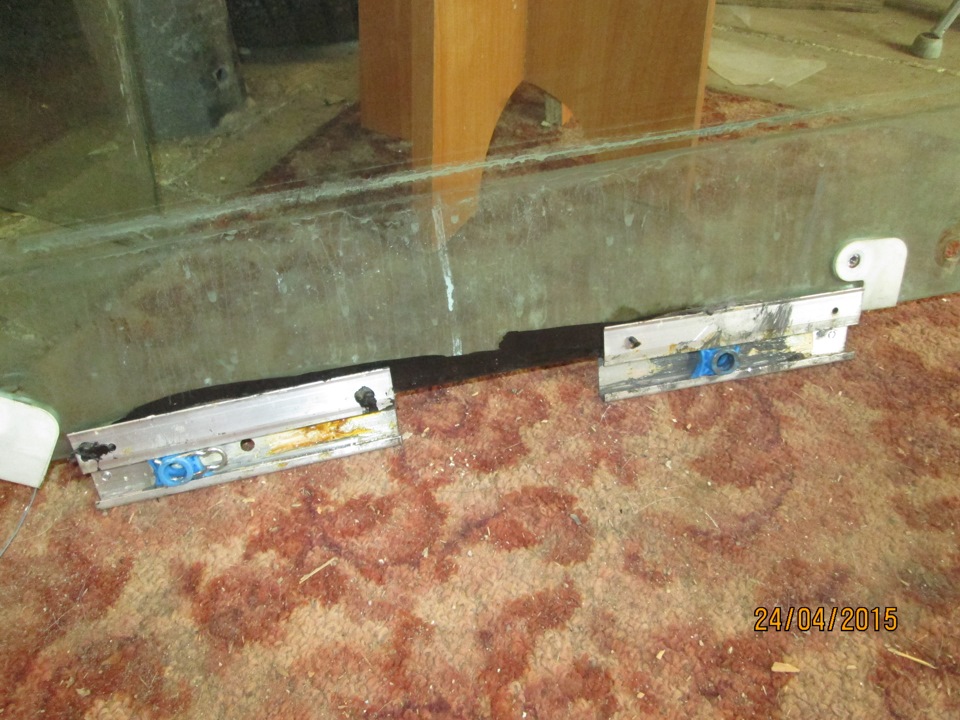

Изнутри двери откручиваем пару железяк, до сих пор не понял их значения. И отщелкиваем пластиковые ползунки.

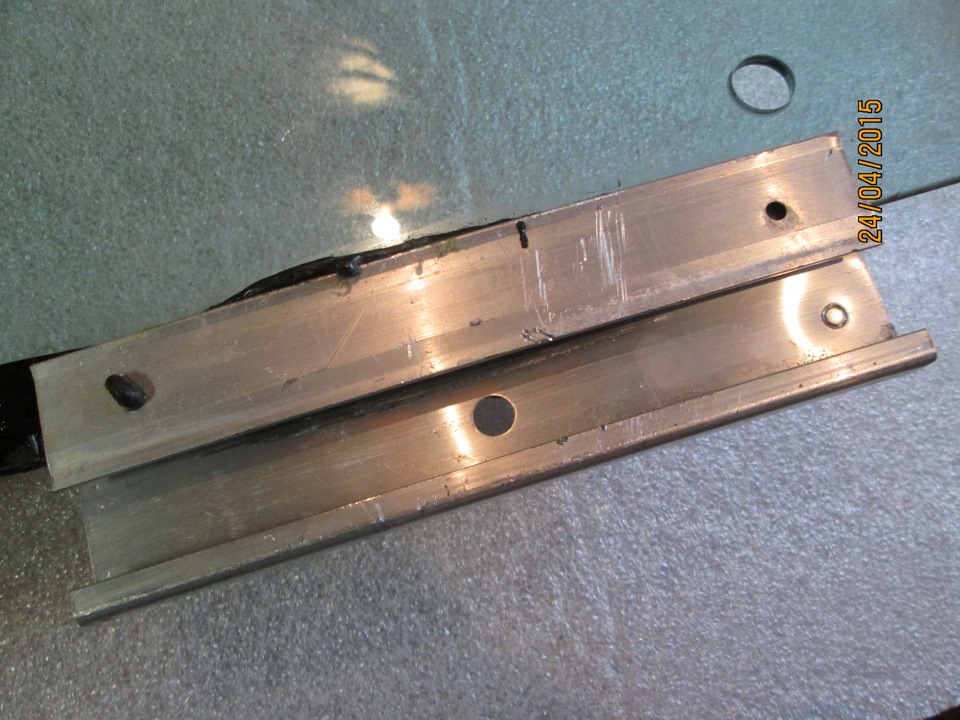

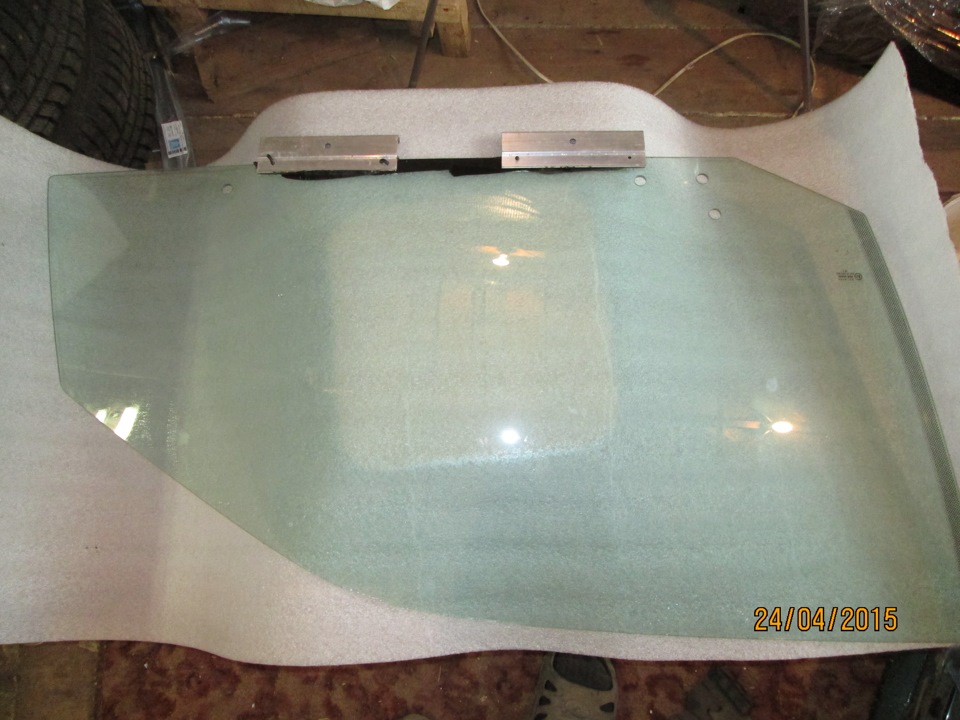

Далее нужно хорошенько отмыть все стекло, а полозья промыть бензином. До идеального состояния. Заодно я их плоскогубцами выпрямил.
В полозья мы набьем новой смазки. Немного.
Отлично, теперь нам ничего не мешает вытащить ручку)))
Вокруг личинки замка стоит гайка с 4-мя пазами. В идеале нужно сделать специальную отвертку. Я прикинул, головка на 21 правильно обточенная как раз подойдет. Но я попробовал аккуратно отверткой и молоточком — она сразу начала крутиться. Смотрите аккуратнее — не поцарапайте дверь!
Гайка снята, под ней небольшое уплотнительное кольцо. Его не видно, но оно не даст снять ручку)))
Лезем внутрь двери и нащупываем там контрирующую пластину, которая держит болт без шлицов (клепка).
Я долго пытался понять через маленькое отверстие, что это за пластинка и как ее снять. В итоге, все оказалось проще простого. Часть пластинки нужно отогнуть и сдвинуть вбок. Все. Об этом я подробно рассказал на видео.
Ну и теперь аккуратно извлекаем из двери полностью ручку.
Ее я всю очистил бензином от налета. Все трущиеся детали смазал новой смазкой. Пока ручка у Вас в руках — посмотрите насколько жив микропереключатель, который отвечает за центральный замок. К нему у меня шло два провода с желтой клеммой.
Это минимум.
На данный момент машинка стоит без стекла…
Ну и теперь видео, на котором я попытался рассказать, как ручку снять, что нажимать и куда. Лично я такое видео искал долго, вдруг кому пригодится!
На этом все, остальное в следующей части. Там уже замок подходит к сборке)))
