как работает актуатор двери
Состав электропривода замка двери (актуатор, актюатор)
Привет)
Добрался до вышедшего из строя электропривода водительского
итак
разбирал отверткой. корпус клееный. как видно смазка засохла. Порадовало что шестерня на моторчике металлическая. Следов выработки минимально, и это за 5 лет службы.
вот такой собственно состав электропривода.
по корпусу микрика двигается пластинка и происходит либо замыкание, либо размыкание контактов, тем самым блок элетропакета выдает команду на остальные электропривода.
Осматривая моторчик
копоть — значит искрило. разбираем!
щетки вполне еще работоспособные
и …
подгоревший коллектор двигателя, именно из-за него двигатель не создавал необходимое тяговое усилие. Но подгоревший коллектор дв это следствие, а причина скорей всего в отсутствии смазки на пластике привода и самом замке двери + конденсат.
коллектор зачистил нулевкой, аж блестит) и прозвонил
Все собрал в обратном порядке и конечно же смазал — как итог все работает) оставлю до поры до времени, а то на пасажирской двери периодически хандрит электропривод в холода — может заменю)
10. Электрика. Центральный замок. ч.1 Актуаторы
И снова всем привет!
Сегодня решил немного отойти от темы подвески, которую мы никак не соберем, но на это был ряд причины, и рассказать о своем, пожалуй, первом опыте в автомобильной электрике, а именно о центральном замке (далее ЦЗ). Данная тема будет разделена на 2 поста:
1. Про устройство актуаторов и их переделку с пруля на лруль.
2. Непосредственно про саму проводку и принцип подключения.
Но для начала небольшое предисловие.
Мой друг Kumamoto уже упоминал у себя в бортовике про установку дверей. Привезли мы эти двери с Владика и были они в полном комплекте, в том числе внутри оказался полный комплект центрального замка, который когда-то умел открываться от ИК-пульта.(Весь комплект представлен на фото ниже) От идеи с ИК пультом я сразу отказался, из-за сложности его поисков и из-за дальнейших планов установки сигнализации StarLine Dialog A61.
Единственным негативным моментом было то, что эти двери с прульного eg-4, поэтому до окончания моего эксперимента я не надеялся, что я их смогу установить себе.

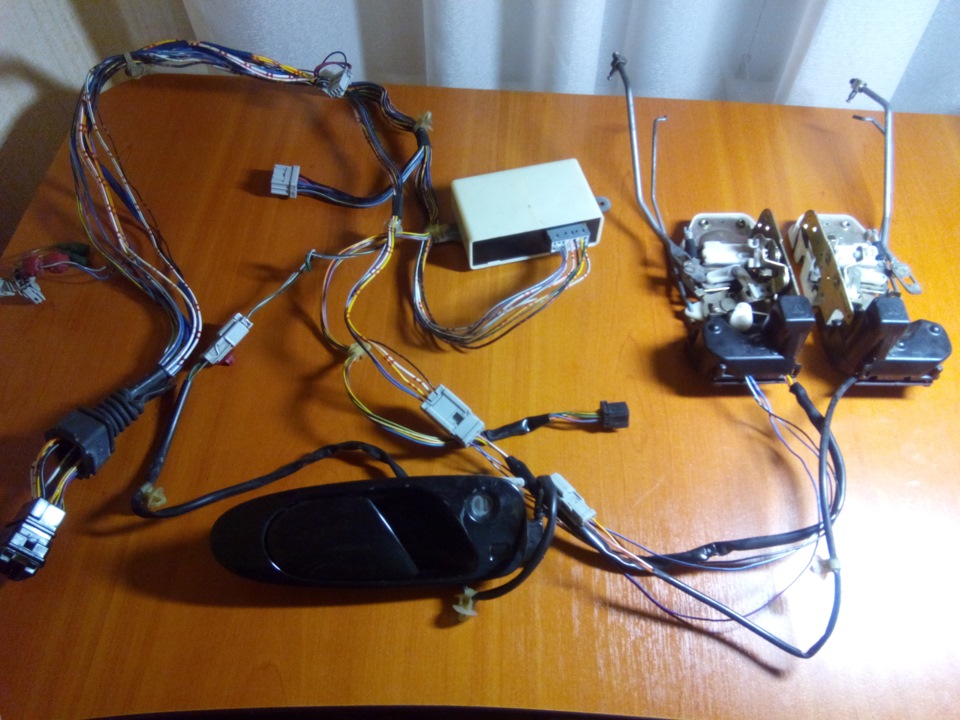

И так на фото ниже два замка, к которым подключены актуаторы, с левого выходит фишка с 2-мя контактами (он изначально пассажирский), а с првого выходит фишка с 5 контактами (логично, он ведь водительский).
Подключаем актуаторы ЦЗ к сигналке
Под фразой «подключение сигналки к центральному замку» чаще подразумевают вот что: в авто находится блок управления ЦЗ, и он продолжает работать, а сигнализацию подключают к нему. Но в некоторых случаях от штатного БУ ЦЗ проще избавиться, и тогда актуаторами будет управлять только сигналка. Случай, когда замок с сигнализацией соединяют напрямую, мы рассмотрим сейчас. Для примера, приводится способ подключения сигнализации Mongoose.
Типы и виды актуаторов
Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.
Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:
Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.
Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца. Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.
Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).
В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!
Подключение и настройка сигнализации
Основной блок сигналки должен содержать два реле. Одно из них замыкается, когда замки нужно открыть, второе предназначено для отпирания. Замыкание контактов происходит так: на 0,8 с. обмотку подключают к питанию, затем отключают. И за этот период актуаторы срабатывают. Для данного случая, есть базовая схема.
Обращаем внимание на то, как должен вести себя микропереключатель:
Будем говорить об актуаторе, снабжённом 5-ю проводами. Подключение реализуют так: нужно вызвонить сигнальные провода, а затем, к массе подключают один шнур. Второй остаётся свободным, а общий контакт соединяют с проводом, который идёт к сигналке (на схеме он «серый»).
Можно ничего не вызванивать, а просто разобрать актуатор. Если не жалко, конечно.
Важно знать: в автомобиле любые монтажные работы проводят только с отключенной клеммой АКБ (речь идёт о «минусовой» клемме).
Силовые провода соединяют скруткой, а точки соединений изолируют. Двигатели актуаторов включают «в параллель». А кто решит исключить предохранитель, пусть пеняет на себя. Кстати, монтаж силовых кабелей лучше поручить опытному электрику.
Программирование основного блока, проверка
Подключили мы всё правильно, а запрограммировать сигналку забыли. Открыв инструкцию, видим, что серый кабель идёт к программируемому входу, а по умолчанию он работает в режиме «концевика». Очевидно, вход нужно переключить в другой режим, и такой вариант в инструкции рассмотрен:
Нам нужна опция «2-3», которую мы переведём в значение «2». Длительность управляющего импульса (опция «1-2») пусть останется в значении «0,6».
Выполнив всё, как указано выше, можно будет наблюдать следующий эффект: сигналка выполняет функции ЦЗ. Нажав на собачку водительской двери, мы запираем все замки. Что нам и требовалось. А без перепрограммирования основного блока вряд ли что-то получилось бы.
Подача питающего напряжения на 2 секунды или больше выводит актуаторы из строя.
Важно помнить: длительность управляющих импульсов нельзя делать слишком большой. Сложно понять, зачем разработчики установили значение, равное 4-м секундам. И хотя по умолчанию оно не используется, ошибиться с программированием возможность есть. Будьте внимательны!
Разбор и ремонт актуатора Priora
Основные элементы и принцип работы центрального замка
Надежное закрытие дверей обеспечивает безопасность автомобиля и сохранность личных вещей, которые владелец оставляет в салоне. И если раньше каждую дверь в машине приходилось закрывать ключом вручную, то сейчас в этом уже нет необходимости. Для удобства автомобилистов был создан центральный замок, открыть и закрыть который можно одним нажатием на кнопку.
Что такое центральный замок
Центральный замок (ЦЗ) позволяет блокировать одновременно сразу все двери в автомобиле. Конечно, без помощи этого механизма водитель также мог бы открывать и закрывать свою машину на замок: не дистанционно, а вручную. Наличие центрального замка никак не влияет на технические свойства транспортного средства, поэтому производители относят этот механизм к системам, обеспечивающим комфорт автовладельца.
Блокировка дверей с помощью ЦЗ может быть произведена двумя способами:
Децентрализованная система – наиболее современный вариант устройства блокировки дверей. Для того чтобы она могла выполнять свои функции, на каждую дверь дополнительно устанавливается электронный блок управления (ЭБУ). В централизованном варианте всеми дверьми автомобиля управляет единый блок.
Особенности центрального замка
Центральный замок в автомобиле имеет несколько особенностей, которые позволяют сделать взаимодействие системы и водителя максимально простым и эффективным.
В зимнее время года во время сильных морозов элементы центрального замка могут замерзнуть. Риск замерзания возрастает, если в систему попадает влага. Лучшим средством для решения проблемы станет химический размораживатель, который можно приобрести в автомагазине. Чтобы попасть внутрь автомобиля, достаточно разморозить водительскую дверь и запустить двигатель. Когда машина прогреется, остальные замки оттают сами собой.
Устройство системы
Кроме блока управления, система центрального замка также включает в себя входные датчики и исполнительные устройства (актуаторы).
Входные датчики
К их числу относятся:
Микропереключатели выполняют разные функции.
Сигналы, отправляемые каждым из датчиков, попадают в блок управления, который передает команды актуаторам, закрывающим двери, крышку багажника и лючка топливного бака.
Блок управления
Блок управления – это мозг всей системы ЦЗ. Он считывает информацию, получаемую от входных датчиков, анализирует ее и передает исполнительным устройствам. Также ЭБУ взаимодействует с сигнализацией, установленной на автомобиль, и может управляться дистанционно с помощью пульта.
Актуатор
Исполнительное устройство – завершающее звено цепи, отвечающее за непосредственную блокировку дверей. Актуатор – это электродвигатель постоянного тока, который объединен с самым простым редуктором. Последний преобразует вращение электродвигателя в возвратно-поступательное движение цилиндра замка.
Кроме электродвигателя в исполнительных устройствах использовался пневматический привод. Например, его применяли такие производители, как Mercedes и Volkswagen. Однако в последнее время пневматический привод использоваться перестал.
Принцип работы устройства
Центральный замок автомобиля может срабатывать как при запущенном, так и при выключенном зажигании.
Как только автовладелец запирает двери машины с помощью поворота ключа, в замке срабатывает микропереключатель, обеспечивающий блокировку. Он передает сигнал на блок управления двери, а затем дальше – к центральному блоку. Данный элемент системы анализирует полученную информацию и перенаправляет ее на актуаторы дверей, багажника и крышки топливного лючка. Последующая разблокировка происходит по такой же схеме.
Если автомобилист закрывает машину с помощью пульта ДУ, сигнал от него поступает на антенну, связанную с центральным блоком управления, а оттуда – к исполнительным механизмам, которые обеспечивают блокировку дверей. Одновременно с этим активируется сигнализация. В некоторых моделях транспортных средств при блокировке дверей на каждой из них могут автоматически подниматься стекла.
Если автомобиль попал в ДТП, то блокировка всех дверей автоматически снимается. Сигнал об этом передается от системы пассивной безопасности в блок управления центрального замка. После этого исполнительные устройства открывают двери.
«Детский замок» в автомобиле
Дети могут вести себя непредсказуемо. Если водитель перевозит ребенка на заднем сиденье, то контролировать поведение маленького пассажира сложно. Любознательные малыши могут случайно дернуть за ручку автомобильной двери и открыть ее. Последствия небольшой шалости – неприятные. Чтобы исключить такую возможность, на задних дверях автомобилей был дополнительно установлен «детский замок». Это небольшое, но очень важное устройство исключает возможность открытия двери изнутри.
Дополнительный замок, блокирующий открытие задних дверей из салона, устанавливается с обеих сторон кузова и активируется вручную.
Способ активации механизма зависит от марки и модели автомобиля. В некоторых случаях блокировка вводится в действие с помощью рычажка, в некоторых – при повороте шлица. Но в любом случае устройство находится рядом с основным замком двери. Уточнить информацию по использованию «детского замка» можно в руководстве по эксплуатации вашего автомобиля.
Система двойной блокировки
В некоторых автомобилях применяется система двойной блокировки замка, когда двери блокируются как снаружи, так и изнутри. Такой механизм снижает риск угона транспортного средства: даже если похититель разобьет стекло машины, открыть дверь изнутри у него не получится.
Двойная блокировка вводится в действие с помощью двойного нажатия на кнопку центрального замка на ключе. Чтобы открыть двери, также потребуется два раза нажать на пульт дистанционного управления.
Система двойной блокировки имеет важный недостаток: если в работе ключа или замков возникнет сбой, сам водитель также не сможет открыть свой автомобиль.
Центральный замок в машине – важный механизм, позволяющий единовременно закрыть все двери транспортного средства. Благодаря дополнительным функциям и устройствам (таким как «детский замок» или система двойной блокировки), водитель может максимально обезопасить себя и своих пассажиров (в том числе маленьких детей) от внезапного открытия дверей во время поездки.
Актуатор
Актуатор — это универсальный исполнительный механизм, используемый в разных технических областях. Состоят из механического привода, направляющей и моторчика. Что касается автомобилей, актуаторы используются в системе сцепления при автоматической трансмиссии, при работе центрального замка, а также в турбокомпрессоре.
Актуатор сцепления
Роботизированные трансмиссии на сегодняшний день устанавливают даже на бюджетные автомобили (Тойота, Пежо, Ситроен, Сузуки и прочие, чьи владельцы зачастую и сталкиваются с проблемами в их работе). В состав системы входит много деталей, одними из которых являются актуатор переключения передач и актуатор сцепления. Они позволяют переключать передачи в автоматическом режиме.
Внешний вид актуатора сцепления
Описание работы
Актуатор сцепления — электромеханическое устройство, выполняющее работу по сжатию пружины выжимного диска сцепления. Оно работает в соответствии с командами, поступающими от блока управления трансмиссией. Корпус актуатора состоит из двух половинок. Внутри установлен вал с червячной шестерней. В процессе работы на него действуют три силы — сила в червячном зацеплении, сила компенсационной пружины, а также сила, исходящая от корзины сцепления.
Актуатор сцепления в разрезе
При поступлении сигнала от блока управления происходит перемещение вала, который через рабочий механизм приводит в движение корзину сцепления. Однако, как показывает практика, именно актуатор сцепления чаще других деталей в системе автоматической трансмиссии выходит из строя, лишая автовладельца возможности использовать машину.
Причины выхода из строя актуатора
Наиболее частая причина поломки — выход из строя втулок, которые установлены на оси червячной шестерни актуатора. Они обеспечивают вращение шестерни при выжиме корзины сцепления. Чтобы уменьшить трение, производители наносят на втулки тефлоновое покрытие. Однако ресурс работы втулок достаточно мал, и составляет около 100 тысяч километров пробега. После этого вероятность выхода актуатора из строя значительно возрастает. Дело в том, что в процессе эксплуатации без тефлонового покрытия силы трения возрастают настолько, что актуатор попросту перестает функционировать.
При перемещении шестерни актуатора компенсационная пружина сжимается, оказывая большое усилие на вал и втулки. Это значение составляет 100. 150 кг на каждую втулку в зависимости от модели используемого механизма. Учитывая небольшой диаметр втулки, становится понятным, почему они со временем выходят из строя.
Кроме этого, вал актуатора поворачивается на незначительный угол. Поэтому смазка не передается на контактные линии взаимодействия вала со втулкой, из-за чего шарнир работает на сухую.
Втулки актуатора сцепления
Методы восстановления работоспособности актуатора сцепления
Самым распространенным и доступными методом ремонта является замена заводских втулок, которые пришли в негодность на точеные бронзовые или латунные втулки.
Подшипники для замены
Другой вариант — покупка втулок китайского производства, подобных оригинальным. Однако так лучше не поступать, поскольку их качество далеко от идеала, и не позволяет им долго функционировать в актуаторе. Ремонт подразумевает замену выточенных втулок, а также устранения выработки на валу актуатора сцепления. Это делается с тем, чтобы добиться плавного и ровного скольжения между упомянутыми деталями.
Однако наилучшим методом ремонта актуатора является замена втулок на шариковые подшипники. Они обеспечивают необходимую твердость, плавность качения, а также имеют свою собственную смазку, которая постоянно находится в их корпусе. При замене втулок на подшипники потребляемый актуатором рабочий ток снижается более чем в 2 раза.
Ремонт актуатора сцепления
Разборка и диагностика актуатора Тойота
Актуатор центрального замка
Конструкция центрального замка автомобиля несложна. Он состоит из блока управления и исполнительных механизмов — актуаторов (их еще иногда называют активаторами). При повороте ключа зажигания или подаче электронного сигнала от пульта ДУ срабатывают контакты управления, которые через центральный блок дают сигнал всем запирающим устройствам на открытие или закрытие.
Устройство и работа актуатора замка
Актуатор замка в разрезе
Это устройство представляет собой электрический микромотор, соединенный со штоком посредством реечной передачи. К штоку, в свою очередь, монтируется тяга механического замка. При подаче сигнала на двигатель происходит движение тяги, которая закрывает или открывает механический замок двери.
В связи с особенностью конструкции шток ходит на малое расстояние. Поэтому на электромотор нельзя подавать напряжение длительное время. Современные автоматические системы делают это приблизительно в течение 2 секунд. Их вполне достаточно для срабатывания каждого из приводных двигателей.
К приводному моторчику подходит два провода. По одному из них идет ток, а на втором образуется “масса”, то есть, соединение с кузовом автомобиля. Распределением, на какой провод подавать напряжение, занимается центральный электронный блок управления. В зависимости от этого меняется направление вращения вала двигателя, и как следствие, направление движения штока. То есть, происходит открытие или запирание замка на двери.
Возможные неисправности актуатора замка
Возможными неисправностями актуаторов центрального замка могут быть:
Ремонт актуатора двери Лада Приора
Зачастую устранением неисправности и ремонтом привода замка является именно замена актуатора замка.
Замена актуатора центрального замка
Замена актуатора замка
Самостоятельная замена актуатора замка не представляет особых сложностей, хотя для этого и придется снять всю дверную обшивку, с тем, чтобы добраться до крепления и проводов. Если на двери имеются дополнительные кнопки, например, электрических стеклоподъемников, то нужно отсоединить от аккумулятора минусовую клемму. В противном случае можно обойтись без этого.
В процессе работы руководствуйтесь мануалом по работе с вашим автомобилем. Ведь в каждой модели обшивка двери крепится по-своему. Как правило, до актуатора можно добраться лишь сняв обшивку. В редких случаях необходимо демонтировать дополнительные механизмы. Актуатор обычно монтируется на паре болтов или саморезов. Чтобы снять его необходимо их открутить и отсоединить фишку.
В зависимости от того, какая деталь вышла из строя, нужно произвести ее замену. Чаще всего перегорают обмотки микромоторчика. Поскольку их никто не перематывает, то будет достаточно заменить его, предварительно купив аналогичный.
Актуатор турбины
Внешний вид актуатора турбины
Актуатор турбины — устройство, защищающее турбокомпрессор от перегрузок, которые естественным образом возникают при высоких оборотах двигателя. Агрегат по сути является байпасным клапаном, через который проходят излишки выхлопных газов. Он управляет скоростью вращения турбины и мощностью наддува.
Принцип работы
Отработанные выхлопные газы из выпускного коллектора отправляются в турбину. Попадая в ее горячую часть, они активируют горячую крыльчатку и вал. Соединенная валом крыльчатка холодной части создает давление на впускном коллекторе. Это обеспечивает подачу воздуха в камеру сгорания. Однако при больших оборотах в работу вступает вакуумный или электронный актуатор, который сбрасывает излишки выхлопных газов через упомянутый байпас.
Возможные поломки
Самая распространенная поломка — выход из строя или ошибка в работе электронного блока управления турбиной (на электронных актуаторах). Для их диагностики и устранения необходимо пользоваться специальными электронными тестерами. Дело в том, что срок службы механической части турбин выше, чем электронной. Однако поломка механической части турбины может привести к поломке и электронной составляющей.
Самыми вероятными причинами выхода из строя электронного актуатора (сервопривода) является повреждение одного из трех механизмов:
Если разрушается выпускной коллектор или случается поломка в поршневой группе, то это приводит к повреждению или полному выходу из строя механизма изменяемой геометрии. А это, в свою очередь, приводит к поломке механической части турбины.
Также среди вероятных поломок актуатора турбины могут быть следующие:
Методы устранения поломок
Перед устранением возможных поломок проводится диагностика блока управления актуатора. Для этого используются специальные тестеры. Однако это оборудование дорогостоящее и, как правило, ими пользуются на СТО. С его помощью тестируют исполнительный механизм (вакуумно-электрический клапан, клапан турбины с электрическим потенциометром). Дальнейшие действия зависят от выявленной поломки.
Что касается ремонта механической части, то для ремонта бывает достаточно разобрать и почистить актуатор. При этом необходимо смазать движущиеся детали. Если поломка в электронной части, то ее устранение самостоятельно невозможно. Для этого нужно обратиться за помощью в автомастерскую. Зачастую приходится полностью менять блок управления или актуатор целиком.
Ремонт актуатора турбины Skoda Octavia
Замена актуатора турбины на Kia Sorento Киа Сорренто с двигателем D4CB
Замена актуатора турбины
Замену актуатора турбины рассмотрим на примере автомобиля KIA Sorento с двигателем D4CB. Итак, для замены нужно:
Настройка актуатора турбины
После проведения процедуры по замене актуатора нужно выполнить его настройку. Также ее нужно производить при появлении следующих неисправностей:
Чаще всего причиной этого становится свободный ход штока. Именно эта деталь во многом определяет величину давления в турбине. Из-за его работы оно может быть как пониженным, так и повышенным. Свободный ход штока говорит о именно о пониженном давлении. Под свободным ходом подразумевается люфт в несколько миллиметров. В нормальном рабочем состоянии радиального люфта быть не должно, величина осевого люфта — в пределах 1 мм.
При проведении компьютерной диагностики в случае несоответствия давления могут появиться ошибки — P2262 (не определяется давление турбонаддува), P0299 (чрезмерно низкое давление наддува)/ Также иногда появляются ошибки 11825 и P334B. Первая говорит о неисправности актуатора, вторая — о механической неисправности регулятора давления. Также часто загорается лампа EPC, а позже и Check Engine.
Увеличить давление наддува можно несколькими способами:
Если вы не уверены в правильности своих действий, то рекомендуем вам обратиться за помощью к мастерам на СТО.
Алгоритм настройки актуатора:
Заключение
При выборе актуаторов описанных типов всегда отталкивайтесь от мануала к вашему автомобилю. Помните, что желательно покупать оригинальные запчасти а не их более дешевые аналоги. Что касается ремонта или настройки актуаторов поступайте аналогично. Выставляйте значения, которые прописаны производителем вашей машины. В случае возникновения затруднений обращайтесь за помощью на СТО.
