В соответствии с выходом новой редакции СНиП 11-3-79* «Строительная теплотехника» ЦНИИЭП жилища разработал технические решения наружных стен из крупных панелей, кирпича, мелких и крупных блоков и ячеистого бетона. Новыми нормами предусмотрено резкое возрастание требуемого приведенного сопротивления теплопередаче ограждающих конструкций, например, для стен жилых зданий на первом этапе (до 2000 г.) этот показатель увеличивается примерно вдвое, а на втором в 3,3-3,4 раза. Это вынуждает радикально менять подход к выбору материалов и конструкций наружных ограждений.
Расчеты и проектные проработки показали следующее.
Не удовлетворяют теплотехническим и экономическим критериям наружные стены сплошной (однородной) конструкции, в том числе легкобетонные, кирпичные, деревянные и ячеистобетонные. Последние, как показывает мировой опыт, могут оказаться экономически целесообразными, если будут внесены поправки в приложения 3 упомянутого СНиПа в части проведения расчетной теплопроводности в соответствии с фактически наблюдаемой в эксплуатируемых на протяжении многих лет конструкциях. По данным ЦНИИЭП жилища, НИИЖБа и ряда других организаций фактическая эксплуатационная влажность ячеистых бетонов значительно ниже установленных СНиПом 8 и 12 % для условий А и Б.
Навесная трехслойная кирпичная стена
Следует сказать, что приложение 3 СНиПа 11-3-79* требует корректировки приведенных в нем теплотехнических характеристик ряда материалов, а также включения новых утеплителей, появившихся в последнее время в строительной практике. Такая работа Госстроем России в настоящее время ведется. Хочется пожелать, чтобы она была завершена в кратчайшие сроки.
Независимо от основного материала стен их конструкция должна быть слоистой с использованием эффективного утеплителя для теплозащиты. Расчеты и практика проектирования показали, что эффективным может считаться утеплитель, теплопроводность которого не превышает 0,09 Вт/(м·К). Необходимо отметить, что выбор эффективных утеплителей для ограждающих конструкций существенно зависит от вида строительства. Для вновь строящихся зданий можно применять эффективные утеплители как на минеральной, так и синтетической основе.
Говоря о панельных конструкциях, следует отметить, что новым теплотехническим требованиям в полной мере соответствуют только трехслойные панели с гибкими связями или в отдельных случаях с железобетонными шпонками. На первом этапе в некоторых регионах (с ГСОП 2 ·К)/Вт.
Существенно меняется конструкция наружных стен из кирпича. По нашим данным, колодцевая кладка кирпичных стен толщиной 770 мм при использовании утеплителя с l=0,04 Вт/(м·К) обеспечивает приведенное термическое сопротивление теплопередаче не более 2,85 (м 2 ·К)/Вт, т. е. удовлетворяет для большинства регионов только требованиям 1 этапа.
При этом толщина внутреннего несущего слоя составляет 380 мм. Для II этапа внедрения такая стена пригодна для использования только при ГСОП 2 ·К)/Вт, что достаточно практически для всех регионов России. Однако, несущие слоистые кирпичные стены могут применяться только в домах, высотой не более 4-5 этажей. Поэтому в многоэтажных домах необходимо применять трехслойные кирпичные стены с поэтажно навесным фасадным слоем либо целиком навесные наружные стены.
Проблему утепления стен существующих зданий технически можно решать путем их утепления либо с наружной, либо с внутренней стороны. Выполненные расчетно-аналитические и проектные разработки показали, что устройство дополнительной теплоизоляции снаружи здания защищает стену от переменного замерзания и оттаивания и других атмосферных воздействий; выравнивает температурные колебания основного массива стены, благодаря чему исключается появление в нем трещин вследствие неравномерных температурных деформаций, что особенно актуально для наружных стен из крупных панелей; благоприятствует увеличению долговечности несущей части наружной стены; сдвигает точку росы во внешний теплоизоляционный слой, благодаря чему исключается отсыревание внутренней части стены; создает благоприятный режим работы стены по условиям ее паропроницаемости, исключающей необходимость устройства специальной пароизоляции, в том числе на оконных откосах, что требуется в случае внутренней теплоизоляции; формирует более благоприятный микроклимат помещения; позволяет в ряде случаев улучшить оформление фасадов реконструируемых или ремонтируемых зданий; не уменьшает площадь помещений; обеспечивает возможность утепления зданий без создания дискомфортных условий проживания или выселения жильцов.
Недостаток этого способа состоит в необходимости устройства лесов снаружи здания.
Этого недостатка лишен способ утепления наружных стен изнутри дания. Кроме того, внутренняя теплоизоляция более выгодна для уменьшения теплопотерь в углах здания. Однако, в общем балансе теплопотерь значительно более эффективной оказывается наружная теплоизоляция и в первую очередь из-за существенного превышения суммарной длины теплопроводных включений примыканий внутренних стен и перекрытий по фасадам здания над длиной теплопроводных включений в его углах.
Утепление кирпичной стены соштукатуриванием фасадов
Если при наружной теплоизоляции потери через теплопроводные включения снижаются при утолщении слоя утеплителя и в ряде случаев его значениями можно пренебречь, то при внутренней теплоизоляции негативное влияние этих включений возрастает с увеличением толщины слоя утеплителя. В случае устройства теплоизоляции снаружи толщина слоя утеплителя может быть на 25-35 % меньше, чем для случая внутренней теплоизоляции.
Еще одним преимуществом наружной теплоизоляции является возрастание теплоаккумулирующей способности массивной части стены. Например, при наружной теплоизоляции кирпичных стен они при отключении источника тепла остывают в 6 раз медленнее стен с внутренней теплоизоляцией при одной и той же толщине слоя утеплителя. Из вышесказанного вытекает, что в первую очередь следует принимать наружную теплоизоляцию стен зданий.
Внутреннюю теплоизоляцию допустимо применять только при невозможности использования наружной при обязательном расчете и проверке годового баланса влагонакопления в конструкции.
Указанные соображения легли в основу технических решений утепления стен существующих зданий, выполненных ЦНИИЭП жилища, в частности, разработаны системы утепления с оштукатуриванием фасадов; системы утепления с защитно-декоративным экраном; системы утепления с облицовкой кирпичом или другими мелкоштучными материалами.
Системы утепления с оштукатуриванием фасадов предусматривают клеевое или механическое закрепление утеплителя с помощью анкеров, дюбелей и каркасов к существующей стене с последующим покрытием его защитными слоями.
Помимо общего требования к надежному закреплению слоев к существующей стене, в данной системе утепления обязательным по условиям годового баланса влагонакопления является требование к паропроницаемости накрывочных штукатурных слоев. В зависимости от толщины фасадных штукатурных слоев применяют две разновидности устройства системы: с жесткими и гибкими (подвижными или шарнирными) крепежными элементами (кронштейнами, анкерами), с помощью которых закрепляют плиты утеплителя к существующей стене. Первую используют при малых толщинах штукатурных слоев (8-12 мм). В этом случае температурно-влажностные деформации тонких слоев штукатурки не вызывают ее растрескивания, а нагрузка от веса может восприниматься жесткими крепежными элементами, работающими на поперечный изгиб и растяжение от ветрового отсоса.
При значительных толщинах штукатурных слоев в 20-30 мм применяют гибкие крепежные элементы, которые не препятствуют температурно-влажностным деформациям штукатурных слоев и воспринимают только растягивающие напряжения, обеспечивая передачу нагрузок от веса штукатурных слоев через плиты утеплителя на существующую стену здания.
Система утепления с жесткими крепежными элементами предусматривает устройство адгезионного (клеящего) слоя толщиной 2-5 мм, а при неровном основании 5-10 мм, с помощью которого производят выравнивание основания и наклеивание (в частности, монтажное) плит утеплителя. После их механического закрепления крепежными элементами на них наносят базовый слой штукатурки толщиной 3-5 мм, аналогичной адгезионному, и в него втапливают армирующую полимерную сетку или стеклосетку из щелочестойкого стекла. На базовый слой для его лучшего сцепления с накрывочным (отделочным) слоем, согласования цвета слоев и повышения водонепроницаемости штукатурки наносят промежуточный грунтовочный слой специального состава толщиной 2-4 мм. Отделочный слой представляет собой объемно окрашенные штукатурные массы с зернами различной крупности. В зависимости от этого толщина отделочного слоя может составлять 3-5 мм. Общая толщина штукатурных слоев, как правило, не превышает 12 мм. В этой системе необходимо по соображениям пожаробезопасности применять утеплители из негорючих материалов, например, минераловатных плит.
Возможность использования утеплителей из полимерных и других горючих материалов должна подтверждаться соответственными стандартными огневыми испытаниями с выполнением дополнительных противопожарных мероприятий.
Система утепления с гибкими крепежными элементами включает теплоизоляционный слой из плит утеплителя необходимой толщины, закрепляемых насухо к утепляемой стене путем накалывания их на гибкие кронштейны, а также фиксации с помощью армирующей металлической сетки и шпилек с последующим покрытием двумя или тремя слоями штукатурки.
В качестве утеплителя могут использоваться такие материалы, как пенополистирол, пеноизол и т. п., поскольку толщина защитно-декоративных слоев штукатурки, равная 25-30 мм, как правило, достаточна для обеспечения необходимой пожаробезопасности. Наиболее распространено применение в этой системе в качестве утеплителя полужестких минераловатных плит на синтетическом связующем. Плиты утеплителя устанавливают с соблюдением правил перевязки швов: смещение швов по горизонтали, зубчатая перевязка в углах здания, обрамление оконных проемов плитами с вырезами «по месту» и т. п.
Системы утепления с защитно-декоративным экраном вследствие, как правило, его недостаточной паропроницаемости, выполняют с воздушным вентилируемым зазором между утеплителем и экраном. По этой причине такая система утепления называется «вентилируемый фасад». В этих системах за счет вентиляции обеспечивается снижение влажности утеплителя и существующей стены, что способствует повышению общего термического сопротивления стены и улучшению температурно-влажностного режима помещения, а также повышению воздухообмена через наружную стену. Защитный экран не только предохраняет утеплитель от механических повреждений, атмосферных осадков, а также ветровой и радиационной эррозии, но и позволяет придать фасадам разнообразную выразительность за счет использования различных типов конструкций, форм, фактур и цветов отделки облицовочных элементов. При этом появляется возможность легко ремонтировать и обновлять «одежду» фасадов.
Для изготовления экранов применяют металл (сталь или алюминий), асбестоцемент, стеклофибробетон, пластмассы и другие материалы. В качестве экранов используют также крупноразмерные панели, состоящие, например, из внешней декоративной алюминиевой оболочки, заполненной пенополиуретаном. Толщина панелей 25 и 50 мм при ширине 500 мм и высоте до 18 м. Использование экранов из различного рода листов плитных и линейных элементов позволяет круглогодично выполнять работы по утеплению фасадов и индустриализировать их проведение, что представляется весьма важным, учитывая огромное количество зданий, подлежащих утеплению. При этом обеспечивается повышение качества и долговечности наружной отделки зданий.
Системы утепления с облицовкой кирпичом или другими мелкоштучными материалами обладают достаточной паропроницаемостью и не требуют обязательного устройства вентилируемого воздушного зазора. В то же время из-за различных механических и температурно-влажностных деформаций основной стены и облицовочного кирпичного слоя высота последнего ограничивается 2-3 этажами. Поэтому при утеплении зданий большей этажности при облицовке кирпичом основная проблема заключается в организации поэтажно навешиваемого облицовочного слоя.
Утепление стен малоэтажных деревянных домов можно выполнять с использованием любой из вышеперечисленных систем. При этом практически нет пожарных ограничений к используемым материалам, что значительно расширяет их номенклатуру, позволяет использовать для отделки фасадов обшивочные доски, а в качестве утеплителей такие материалы, как пенополистиррл, пеноизол и т. п.
Переход на новые теплотехнические нормативы не сопряжен со значительным удорожанием стен строящихся зданий. На II этапе внедрения имеет место небольшое удорожание наружных стен на 0,5-1,5 %. Однако экономия тепла составляет 30-35 %.
Применение новых более теплоэффективных окон и балконных дверей вызывает более существенное удорожание, примерно на 16 у. е./м 2 общей площади.
Стоимость утепления наружных стен существующих зданий в значительной степени зависит от принятого конструктивного варианта. Наиболее дешевым является вариант утепления с оштукатуриванием фасадных поверхностей (19 у. е./м 2 общей площади), при облицовке же кирпичом стоимость работ по утеплению возрастает на 30 %, а при применении декоративных экранов («вентилируемый фасад») стоимость возрастает в 1,8-2 раза (в зависимости от стоимости используемых экранов).
Теплоблок – характеристики материала, личный опыт участников портала
Кроме однородных кладочных материалов, таких, как кирпич или различные блоки на базе цемента, в последние годы среди частников приобретают популярность и композитные. Умельцы портала FORUMHOUSE опробовали относительно новый стеновой материал – теплоблок.
Содержание
Теплоблок – характеристики, особенности, сфера применения
Теплоэффективный блок, сокращенно теплоблок, состоит из трех слоев:
Производятся теплоблоки двумя методами – вибролитьем или вибропрессованием:
Блоки, произведенные методом вибропрессования, после формовки помещают в тепловую камеру для доводки, вибролитые сохнут естественным путем.
Между собой слои соединяются не только благодаря адгезии – производители используют специальные связки, это может быть металлопластик, стеклопластик или базальтовые стержни. Выпускают теплоблоки и с дополнительными пустотами в конструкционном слое, в них в процессе кладки устанавливается арматура и заливается раствор.
Облицовочный слой бывает как исходного, серого цвета, так и разноцветным, на заводе можно заказать практически любой оттенок.
К основным достоинствам блоков относят минимальную теплопроводность, благодаря чему стена толщиной 30-40 см не нуждается в дополнительном утеплении, и наличие финишного слоя. Фасад сразу получается декоративным и не требует облицовки, штукатурки или различных навесных экранов. Кроме того, несущая часть блока из облегченного бетона существенно снижает массу конструкции, позволяя обойтись ленточным фундаментом. Что касается скорости возведения, также относимой к плюсам материала, то она присуща и другим блочным категориям и в большей степени зависит от мастерства исполнителей. То же можно сказать и о минимальном расходе раствора – тонкий шов характерен и для арболита, и для газосиликата или теплой керамики, а получится ли его таким сделать, зависит от мастера и геометрии блоков.
Не обошлось и без недостатков, главным из которых называют вредность пенополистирола, баталии на тему которой никак не утихают. Возможно, ППС – не самый экологичный из утеплителей, но все же он закрыт несущим слоем и внутренней отделкой, а эффект термоса, присущий таким домам, нивелируется хорошей системой вентиляции. Гораздо больше претензий у пользователей к недобросовестным производителям, продукция которых может похвастаться «гуляющей» геометрией, пониженной прочностью и другими «приятностями», связанными с нарушением технологии.
Основная сфера применения теплоблоков – малоэтажное частное строительство, это не только дома, но и различные хозяйственные постройки. Блоки, предназначенные для дополнительного армирования, можно использовать для кладки зданий повыше, но о «свечках» речь, естественно, не идет.
Как я строил дом из теплоблоков
Подробное описание строительства дома из теплоблока и свои ощущения от его эксплуатации один из умельцев нашего портала с ником Сказочник14 выложил в одноименной теме.
Сначала не знал, из чего строить дом, но случайно я увидел дом из теплоблоков, материал понравился. Заехал на ту стройку, расспросил, так и решили строить дом из теплоблока. Во-первых – дом должен получиться очень теплый, во-вторых, экономия на отделочных работах снаружи, теплоблок уже облицован красиво, в-третьих – экономия на работах по утеплению фасада и покраске.
Фундамент – утепленная лента 1 метр глубиной с утрамбованной песчаной подсыпкой и щебеночной подушкой, утепление плитами ПСБ. В уходящем строительном сезоне выложили цоколь из керамзитобетона и оставили зимовать.
Коробка – стены начали возводить в мае, так как фундамент изначально не был привязан к стеновому материалу, толщина шва по разным стенам составила от 5 до 10 мм. Это повлекло сложности с кладочной смесью – закупленный клей для пенобетона не рассчитан на такие колебания, поэтому его стали смешивать с цементом, также швы запенивались монтажной пеной. Добавка цемента проявила себя высолами на кладке.
Наружный слой может быть выполнен в широкой цветовой гамме и иметь разную фактуру. Благодаря такой конструкции нет необходимости дополнительно утеплять и облицовывать стены фасадными материалами, а при внутренних работах не требуется штукатурка: поверхность готова к шпаклевке, окраске, оклейке обоями или отделке гипсокартоном.
Стеновой блок очень технологичен при укладке. Каждый блок — это готовый фрагмент стены. Согласно проекту Вашего дома изготавливаем набор всех необходимых блоков: рядовые, угловые, оконные с четвертью, поясные, эркерные, половинки. Благодаря этому строительство коробки здания до трех этажей значительно сокращается и составляет от 20 до 50 дней, при сравнительно низкой себестоимости и повышенным эксплуатационным качеством строящегося здания.
Скорость возведения стен гораздо выше в сравнении с кирпичной кладкой за счет больших габаритных размеров блока (1 блок = 16 шт. кирпича) при относительно небольшом его собственном весе (20— 30 кг). Стены из многослойных блоков в 2—3 раза легче кирпичных. Их сопротивление теплопередаче R 2 °С/Вт.
Широкая номенклатура позволяет возводить стены любой конфигурации, устраивать проемы, арки, окна, эркеры любой формы. Кладка выполняется с применением клеевых составов; толщина шва составляет 2—3 мм. Однако такие стены имеют невысокую несущую способность и чувствительны к общим деформациям. При использовании тяжелых перекрытий потребуется дополнительный каркас из металла или железобетона.
Преимущества блока «Теплостен»:
— дома обладают отличными теплотехническими характеристиками
— возведение стен дома занимает гораздо меньше времени
— низкая стоимость строительства стен, т.к. кладка ведется в один ряд
— экономия затрат при возведении
— не требуется внешняя декоративная отделка
— снижение затрат на возведение фундамента
— снижение расходов на транспортировку, т.к. стена из теплоэффективного блока весит почти в три раза меньше и в два раза тоньше, например, относительно кирпичной.
— дополнительная полезная площадь внутри здания образующаяся благодаря уменьшенной толщины стен при тех же проектных внешних размерах, сохранении теплоэффективности и несущей способности.
Недостатки теплоэффективных блоков
К недостаткам теплоблоков можно назвать невысокую несущую способность и чувствительность к общим деформациям. Таким образом, при использовании тяжелых перекрытий необходим дополнительный каркас из металла или железобетона.
Особенности строительства из теплоэффективных блоков
Технология укладки трехслойных блоков имеет много общего с процессом возведения стен из газосиликатных блоков. Принципиальным отличием, является запрет на резку блоков для сохранения их целостности и единства начального фактурного рисунка.
Кладку ведут с использованием строительного клея, выдерживая толщину швов в диапазоне от 2 до 4 мм. Плотная укладка снижает потери тепла через растворные швы, улучшая теплоизолирующие качества стены. Клей наносят зубчатым шпателем на внутренний и внешний слои блока. На утеплитель раствор не наносят. Строительство стен ведут с перевязкой швов в ½ блока.
Вертикальные швы при кладке блоков теплостен, заделывают особым образом. В зоне утеплителя их герметизируют строительной пеной. Наружный и внутренний швы в районе керамзита заделывают раствором с помощью строительного пистолета.
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)
Постоянное и значительное повышение цен на энергоресурсы привело к тому, что все больше людей в нашей стране выбирают строительство энергоэффективных домов. В этом обзоре мы собрали новые продукты и услуги, необходимые в строительстве пассивного дома и способные окупиться за несколько лет.
Загородная жизнь будет комфортной круглый год, если домовладельцы заранее позаботятся об утеплении своего коттеджа. В условиях российского климата в дополнительном утеплении нуждаются стены из любого материала, кроме того, теплоизоляция всегда значительно сокращает расходы на отопление. Компания ТЕХНОНИКОЛЬ представляет систему утепления штукатурных фасадов на основе плит ТЕХНОФАС КОТТЕДЖ, разработанную специально для малоэтажного строительства и рекомендованную для одно- и двухэтажных домов, которые не выше десяти метров.
ТЕХНОФАС КОТТЕДЖ – плиты из минеральной ваты, созданные на основе базальтовых горных пород. Они наделены всеми качествами, которые так ценят домовладельцы: не горючи, отталкивают влагу, обладают отличной паропроницаемостью и высокими звукоизолирующими и теплоизоляционными свойствами. Также плиты великолепно сглаживают неровности стен, не подвержены коррозии и плесени, в них не селятся мыши и насекомые-вредители. Но при этом у ТЕХНОФАС КОТТЕДЖ плотность меньше, чем у обычного утеплителя ТЕХНОФАС, и его стоимость на 20% ниже.
Тем, кто строит дом самостоятельно, особенно важно, что даже самую сложную поверхность этим материалом можно утеплить самостоятельно, для этого не нужно быть специалистом. Материал легко режется и приклеивается на поверхность фасада, главное – не оставлять зазоров.
Фасад, утепленный под штукатуркой слоем ТЕХНОФАС КОТТЕДЖ, будет служить несколько десятилетий. А тот факт, что его применение позволит уменьшить толщину стен, даст сэкономить не только на стеновых материалах, но и на фундаменте. Прибавим к этому счета на отопление и получим тройную экономию!

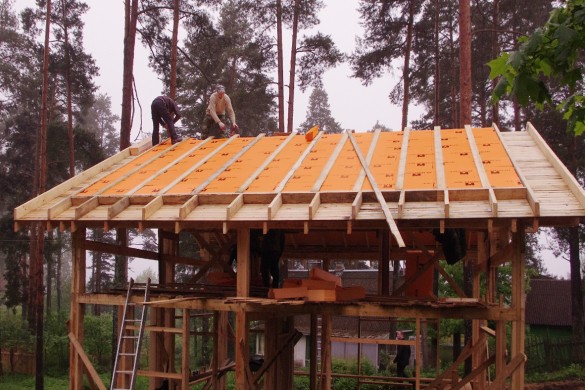

Теплопроводность дерева в несколько раз выше, чем у теплоизоляционных материалов, поэтому в любой кровле, где минераловатный утеплитель уложен между стропил, образуются «мостики холода». В кровельной системе с высокоэффективным теплоизоляционным материалом ПЕНОПЛЭКС® КОМФОРТ плиты укладываются поверх стропил и плотно стыкуются друг с другом, формируя единый и непрерывный теплоизоляционный слой без единого мостика холода.
ПЕНОПЛЭКС® хорошо держит форму в вертикальных конструкциях: она не слеживается, не оседает, не деформируется. Плиты способны выдержать максимальные нагрузки, имеют нулевое водопоглощение и на протяжении всего срока эксплуатации сохраняют низкий коэффициент теплопроводности.
Это биостойкий материал, поэтому он не только утепляет кровлю, но и защищает ее от плесени и грибков. Высокая эффективность и стопроцентная однородность теплоизоляции позволяет уменьшать толщину ее слоя на кровле. Плиты легкие, с Г-образной кромкой, монтируются легко и в любую погоду.
Задумываясь о том, как уменьшить энергопотребление собственного дома, домовладельцы решают сделать систему отопления более мощной или просто утеплить дом.
Для обогрева хорошо утепленного здания потребуется более компактная и менее мощная, но хорошо отрегулированная система отопления, поэтому сначала следует улучшить теплоизоляцию всех элементов дома.
Кроме основных требований, таких, как экономичность, долговечность, легкость обслуживания, безопасность и простота эксплуатации, качественный проект системы отопления учитывает индивидуальные характеристики каждого строения, геометрию помещения, предпочтения хозяев в отношении энергоносителя и целый ряд других тонкостей.
Высококвалифицированные специалисты компании бесплатно приедут на любой объект, от дачи до собственного производства, и сделают все необходимые расчеты, учитывая бюджет и временные рамки.
Инженерные системы в теплоэффективности дома имеют такое же важное значение, как изоляционные материалы и энергосберегающие стеклопакеты. Правильно подобранная отопительная система позволит наслаждаться теплом в помещении и значительно сэкономить на энергоресурсах, и с обеими этими задачами отлично справляется конденсационный котелBuderusLogamaxplusGB172iс автоматикойLogamaticRC310.

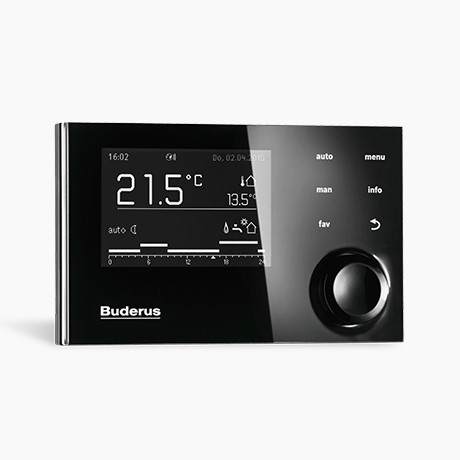

Котел может работать в режиме, зависимом от погоды. Его система управления удобная и понятная, и позволяет с легкостью управлять контуром отопления и ГВС с рециркуляцией. Функционал котлов можно практически бесконечно расширять с помощью дополнительных модулей: так, из нескольких (до четырех) отопительных контуров различного типа со смесителем можно создать систему и управлять ею посредством интернета, создавая на каждый день недели свой график, пользуясь функцией антизамерзания, режимом «Зима/Лето» и т.д.
