Электромеханическая защелка на дверь
Электромеханическая защелка (ЭМЗ) — это универсальное запорное устройство для блокировки дверей с функцией удаленного управления. Чтобы оно прослужило долго и полностью выполняло свои задачи, необходимо разбираться в типах электрозащелок, знать принцип их работы, а также уметь выбрать подходящую модель.
Особенности электронной защелки
Электронные защелки не являются заменой полноценному замку, они служат дополнительным запорным устройством. Помимо улучшения защитных характеристик замка и дверной конструкции, на которой он установлен, они выполняют функцию управления дверью и контроля ее состояния. Иногда работа ЭМЗ регулируется домофоном или системой контроля доступа.
Важно! Эти приборы устанавливают на дверные конструкции любого типа (ворота, калитки, входные и межкомнатные конструкции).
Обычно монтаж электрозащелки выполняется по стандартной схеме: снаружи устанавливают неподвижную ручку, а изнутри прикручивают нажимную. Войти в помещение можно только после разблокировки защелки путем подачи электричества, или используя ключ. Гораздо проще выйти — достаточно нажать ручку, чтобы язычок втянулся внутрь. Для усиления безопасности используют дополнительные ригеля, которые закрываются ключом, но тогда функция удаленного управления становится бесполезной.
Принцип работы
Когда электрозащелку переводят в закрытое состояние, ее язычок под действием пружины проваливается в ответную планку, блокируя дверное полотно. Способ снятия блокировки зависит от конкретной модели. Иногда необходима подача тока, чтобы пружина ослабла, и язычок втянулся внутрь, а иногда наоборот — прекращение подачи электроэнергии.
Некоторые механизмы срабатывают после получения сигнала с электронной карты. Другие модели открываются на расстоянии при помощи маленьких брелоков, которые играют роль пульта дистанционного управления.
Виды электронных защелок
По принципу действия все электрозащелки делятся на три класса:
Электрозащелки бывают врезные и накладные. Врезные модели устанавливают, как основные. Накладные считают дополнительной мерой безопасности.
На некоторых устройствах можно переставлять язычок или корпус (при неправильном монтаже), а также регулировать зазоры, которые часто меняются с течением времени или под действием температур.
Способы длительной разблокировки
Когда нужно, чтобы дверь на протяжении определенного времени была открыта, отключают функцию блокировки. Для этого существуют два способа:
Второй способ возможен только при подаче постоянного тока. Переменный ток спровоцирует характерный звуковой сигнал, который будет слышно, пока открыт проход. На этот случай предусмотрены специальные управляющие устройства. Если включить на них соответствующий режим, катушка начнет запитываться постоянным током, а неприятного звука слышно не будет.
Преимущества и недостатки
Установить электрозащелку, значит, получить преимущества, которыми эти приборы обладают. В список входят следующие пункты:
Тем не менее будущему владельцу ЭМЗ следует учитывать и недостатки. Во-первых, более высокую стоимость по сравнению с механическими устройствами. Во-вторых, ЭМЗ иногда требуется техническое обслуживание. В-третьих, в отличие от механических замков здесь предстоит более сложная установка.
Как выбрать?
Чтобы электрозащелка эффективно выполняла свою задачу, перед покупкой следует учитывать некоторые нюансы:
Электронная защелка — популярный сейчас прибор, который может надежно защитить объект. Но это возможно только при правильном монтаже. При возникновении сложностей в процессе установки стоит вызвать мастера.
Выбор и установка электромеханической защелки
Электромеханическая защелка – это устройство, гарантирующее постоянное закрытие двери. Большинство пользователей привлекает возможность дистанционного контроля состояния запорного механизма. Чтобы защелка прослужила длительное время, необходимо правильно подобрать и установить устройство.
Запорное устройство с функцией дистанционного открывания
Критерии выбора защелки
Электромеханический замок защелка на дверь подбирается по следующим параметрам:
Виды электромеханических защелок
В настоящее время специалистами выделяются следующие виды электромеханических защелок:
Специальная защелка, блокирующаяся после одного открывания двери
Способы монтажа защелки
Электрозащелка для двери может устанавливаться:
Защелка, которая монтируется на дверное полотно
Защелка, располагаемая внутри двери
Подбор запорного устройства под дверь
Для каждого вида двери: металлической, деревянной, пластиковой и так далее применяются свои виды защелок, которые отличаются габаритными размерами и весом. Так, на входную металлическую дверь или калитку необходимо устанавливать защелку больших размеров, а на пластиковую межкомнатную дверь – устройство малых размеров.
Кроме этого важно учитывать в какую сторону открывается дверь.
В продаже можно найти электромеханические защелки для:
Определение типа двери
Если электромеханическую защелку требуется подобрать к ранее установленному замку, то необходимо учитывать такие факторы, как:
Выбор защелки для разных условий окружающей среды
Выбор защелки также осуществляется в зависимости от условий использования устройства.
Если предполагается устанавливать защелку на входную подъездную дверь или калитку, то целесообразнее приобретать влагозащитное устройство. Корпус такой защелки является полностью герметичным, что препятствует попаданию атмосферных осадков и иной влаги внутрь механизма.
В помещениях, характеризующихся высоким уровнем взрывоопасности, рекомендуется устанавливать специальные пневматические защелки, которые полностью исключают возможность проникновения электрического разряда, способного вызвать воспламенение.
Установка и подключение электромеханической защелки
Как производится установка электрозащелки и можно ли выполнить работу самостоятельно?
Монтаж защелки накладного типа не требует наличия определенных навыков и может быть выполнен любым человеком. Процесс установки заключается в проведении следующих операций:
Подробная схема установки накладной защелки
Как произвести подключение защелки
Более сложным является процесс установки врезной защелки, так как в дверном полотне потребуется высверливание ниши для корпуса устройства. В целом работу по монтажу можно выполнить по следующей схеме:
Процесс установки защелки врезного типа
Как установить защелку, смотрите на видео.
Наиболее надежными считаются защелки, произведенные компанией Eff-Eff. Большой модельный ряд и невысокие цены позволяют подобрать наиболее подходящее для пользователя устройство.
Особенности и устройство электромагнитных защелок — наш взгляд на вопрос
Опубликовано Артём в 05.06.2020 05.06.2020
Электромеханическая защелка (ЭМЗ) — это универсальное запорное устройство для блокировки дверей с функцией удаленного управления. Чтобы оно прослужило долго и полностью выполняло свои задачи, необходимо разбираться в типах электрозащелок, знать принцип их работы, а также уметь выбрать подходящую модель.
Принцип действия и конструкция устройства
Электромагнитный замок отличается простотой своей конструкции – основой его является сердечник с обмоткой, уложенный в спецкорпус. Сердечник представляет собой большое количество электротехнических стальных листов с малым магнитным действием. Остаточное напряжение снижается при помощи лакокрасочного покрытия.
Форма сердечника обычно Ш-образная. Обмотка – это простая катушка, на которую намотан провод из меди. Проводник покрыт изоляцией.
Корпус устройства чаще всего алюминиевый или стальной. Изредка встречаются и пластиковые модели, но они проигрывают металлическим по надёжности и длительности эксплуатации.
Действие изделия основано на электромагнитных законах. При подаче тока срабатывают магнитные элементы. Мощности в 5 Вт хватает для надежной фиксации дверей весом до 150 кг.
Переменный ток действует на электромагнитный контур, образующийся при подключении-отключении устройства. Процесс зарядки через электрообмотку происходит при содействии конденсатора, вследствие чего полярность магнита изменяется. Перемагничивание производится остаточным током.
Конденсатор – один из основных элементов ЭМЗ (электромагнитной защелки). Если он ломается, возникают трудности с разблокировкой дверей. В этой ситуации поможет замена испортившейся детали.
Особенности электронной защелки
Электронные защелки не являются заменой полноценному замку, они служат дополнительным запорным устройством. Помимо улучшения защитных характеристик замка и дверной конструкции, на которой он установлен, они выполняют функцию управления дверью и контроля ее состояния. Иногда работа ЭМЗ регулируется домофоном или системой контроля доступа.
Важно! Эти приборы устанавливают на дверные конструкции любого типа (ворота, калитки, входные и межкомнатные конструкции).
Обычно монтаж электрозащелки выполняется по стандартной схеме: снаружи устанавливают неподвижную ручку, а изнутри прикручивают нажимную. Войти в помещение можно только после разблокировки защелки путем подачи электричества, или используя ключ. Гораздо проще выйти — достаточно нажать ручку, чтобы язычок втянулся внутрь. Для усиления безопасности используют дополнительные ригеля, которые закрываются ключом, но тогда функция удаленного управления становится бесполезной.
Виды устройств
ЭМЗ можно подразделить по трем параметрам: способу запирания, методу регулирования и варианту крепления. По способу запирания электромагнитные замки делятся на удерживающие и сдвижные.
По методу управления ЭМЗ также имеют существенные различия.
По варианту крепления различают три типа устройств.
Принцип работы
Когда электрозащелку переводят в закрытое состояние, ее язычок под действием пружины проваливается в ответную планку, блокируя дверное полотно. Способ снятия блокировки зависит от конкретной модели. Иногда необходима подача тока, чтобы пружина ослабла, и язычок втянулся внутрь, а иногда наоборот — прекращение подачи электроэнергии.
Некоторые механизмы срабатывают после получения сигнала с электронной карты. Другие модели открываются на расстоянии при помощи маленьких брелоков, которые играют роль пульта дистанционного управления.
Виды устройств
ЭМЗ можно подразделить по трем параметрам: способу запирания, методу регулирования и варианту крепления. По способу запирания электромагнитные замки делятся на удерживающие и сдвижные.
По методу управления ЭМЗ также имеют существенные различия.
По варианту крепления различают три типа устройств.
Установка и подключение электромеханической защелки
Как производится установка электрозащелки и можно ли выполнить работу самостоятельно?
Монтаж защелки накладного типа не требует наличия определенных навыков и может быть выполнен любым человеком. Процесс установки заключается в проведении следующих операций:
Подробная схема установки накладной защелки
Как произвести подключение защелки
Более сложным является процесс установки врезной защелки, так как в дверном полотне потребуется высверливание ниши для корпуса устройства. В целом работу по монтажу можно выполнить по следующей схеме:
Процесс установки защелки врезного типа
Наиболее надежными считаются защелки, произведенные компанией Eff-Eff. Большой модельный ряд и невысокие цены позволяют подобрать наиболее подходящее для пользователя устройство.
Преимущества и недостатки
Защелки для дверей обладают такими преимуществами:
К недостаткам относят следующие особенности:
Полезные рекомендации по выбору изделий
Важно правильно подойти к вопросам выбора конструкции. Учтите все особенности и нюансы, чтобы выбранный элемент служил долго и не причинял дискомфорта. Итак, обратите внимание на следующие особенности при покупке:
Как выбрать?
Чтобы электрозащелка эффективно выполняла свою задачу, перед покупкой следует учитывать некоторые нюансы:
Электронная защелка — популярный сейчас прибор, который может надежно защитить объект. Но это возможно только при правильном монтаже. При возникновении сложностей в процессе установки стоит вызвать мастера.
Какого производителя выбрать?
Также при выборе важно присмотреться к производителю. Это должен быть проверенный и надежный производитель, чтобы быть уверенным в приобретенном изделие. Среди всех вариантов выделяют Palladium. Это проверенный бренд, который предлагает отличные модели. Среди них называют 100-М. Этот вариант имеет пластиковый магнитный язычок. В среднем подобное изделие рассчитано на 150 тысяч нажатий, а работа осуществляется бесшумно.
Упаковка дверной защелкиPalladium 100-M
Универсальным считается и производитель Mediana Polaris AGB. Эти модели подходят к любой дверной конструкции. В их основе корпус из стали с покрытием в виде цинка. Все это позволяет использовать изделие в условиях с повышенной влажностью. Замок универсален в плане правосторонней или левосторонней работы двери. Цена его дороже, чем Palladium, но и эксплуатационные характеристики выше.
Интересная модель Apecs 5300-MC. Она олицетворяет современные технологии. В модели имеется функция фиксации посредством традиционного ключа. При этом есть возможность открывать дверь не более чем на 30 градусов. Любые механические модели в виде минимального значения готовы предоставить только 60-65 градусов, что значительно больше. При этом изделие способно выдержать рабочий цикл из 600 тысяч закрываний и открываний.
Один из вариантов электронного замка, оборудованного магнитной защелкой
Рокса-Энтранс AL-250UZ – отличная альтернатива, представляющая собой электронный замок. Другими словами, его полноценная работа возможна только в тех случаях, когда имеется подключение к сети. Такое изделие монтируют на двери, имеющие различную толщину. Работа основана на мощности в 10 Вт, напряжении в 12/24 В, а также силе сцепления в 250 килограммов. Цена такого изделия высока при сравнении с остальными моделями, однако и срок службы вас порадует.
Один из вариантов дверной защелки, установка которой предполагает врезку в дверное полотно
Дверной замок в виде магнитного фиксатора – отличный вариант для каждого человека. Магнитные замки отличаются простотой использования и невысокой стоимостью, что немаловажно для большинства людей. Поэтому такие замки отличаются невероятной востребованностью. Стоит отметить и их внешнюю универсальность. Другими словами, они легко дополнят собой любую дверную конструкцию, станут ее неотъемлемой составляющей.
Кол-во блоков: 12 | Общее кол-во символов: 15131
Количество использованных доноров: 6
Информация по каждому донору:
Разновидности и типы электромагнитных запорных защелок для дверей, а так же принцип работы
Электромагнитная защелка представляет собой запорное устройство, которое регулируется домофоном или системой контроля доступа. Его устанавливают как на входную дверь в квартиру, так и на уличную калитку в частном доме. Такой замок отличается повышенной степенью защиты по сравнению с механическими устройствами.
Виды электромагнитных защелок
Электромагнитный замок-защелка бывает следующих видов:
В быту используются замки преимущественно второго и третьего типов. По способу монтажа на дверное полотно защелка бывает врезной и накладной. Первую устанавливают внутри створки, а вторая располагается с внутренней стороны двери.
Принцип работы
В электромагнитном замке фиксатор работает следующим образом:
На некоторые устройства электрический импульс подается только после считывания электронной карты. Когда замок оборудован функцией дистанционного открытия, сигнал подается к защелке от беспроводного брелка, который является пультом управления.
Преимущества и недостатки
Защелки для дверей обладают такими преимуществами:
К недостаткам относят следующие особенности:
Нюансы выбора запорного механизма
Прежде чем выбрать и установить запорный механизм, необходимо учесть некоторые нюансы:
Установка своими руками
Чтобы выполнить монтаж (установку) на дверь запорного устройства самостоятельно, необходимо произвести такие операции:
Правильно установленные запорные электромагнитные устройства надежно защищают помещение. В случае отсутствия опыта монтажа необходимо обратиться к профессионалам.
Все многообразие электромеханических защелок
Электромеханические защелки (ЭМЗ) являются неотъемлемой частью современного строительства. Они гарантируют безопасность постоянно запертой двери и одновременно предлагают удобство дистанционного управления и контроля над ее состоянием. Практически для любого замка и любой двери существуют ЭМЗ с различными запорными накладками, для оптимальной установки в любых монтажных ситуациях. Потребителю нужна не просто какая-нибудь защелка, а конкретная модель, соответствующая его специфическим требованиям.
Классический вариант применения ЭМЗ выглядит так: она обычно монтируется в дверную раму. Косой ригель (язычок) механического замка при этом является ответной частью к защелке (оптимально, если косой ригель связан через коромысло с цилиндром, т.е. может быть втянут поворотом ключа).
ЭМЗ необходимо воспринимать как дополнительное оснащение, она не может и не будет альтернативой дверному замку с соответствующим цилиндром и ключом. ЭМЗ ни в коем случае не ухудшает механических характеристик замка и двери в целом. Она вносит дополнительную, очень полезную и иногда просто необходимую функцию управляемости и возможность контроля над состоянием двери.
В стандартных случаях двери, имеющие ЭМЗ, должны оснащаться соответствующим образом: снаружи – неподвижная ручка, изнутри нажимная ручка. Это означает, что вход снаружи для посетителей только тогда возможен, когда защелка будет разблокирована электрически или механически при помощи ключа. С обратной стороны (изнутри) проход гарантирован в любое время, дверь можно всегда открыть нажатием на ручку замка, при этом язычок замка втягивается внутрь. Чисто механические функции замка сохраняются. Ригель, как и ранее, можно открывать и закрывать с помощью ключа, чтобы обеспечить большую механическую надежность. При запирании двери на ригель функция управляемости пропадает.
Электромеханические защелки подразделяются на три группы:
В данном случае дверь может быть открыта только во время подачи напряжения на катушку защелки. При этом если запитка производится переменным током, слышится характерный зуммер. Это означает, что нажатием кнопки открывания двери производится подача напряжения на катушку ЭМЗ, последняя при этом разблокируется и дверь можно открыть, толкая ее в направлении открывания.
При окончании подачи напряжения (кнопка отпущена) ЭМЗ снова блокируется, закрывшаяся дверь будет заперта. При отключении электроснабжения дверь остается запертой. ЭМЗ этого типа стандартного исполнения имеют номинальное питающее напряжение 6-12 В AC/DC (в некоторых моделях – 8-12 В) и предназначены для работы в импульсном режиме. Если зуммер переменного тока при срабатывании защелки является нежелательным или мешает, ЭМЗ необходимо запитывать постоянным током, в этом случае зуммер не слышен. Однако существуют ситуации, когда питание переменным током просто необходимо. Например, защелка монтируется в дверь, которая имеет уплотнительную прокладку – при запитке катушки постоянным током могут возникнуть проблемы с разблокировкой защелки. Здесь имеет место так называемая противонагрузка – сила, действующая на язычок защелки в направлении открывания и препятствующая коромыслу откинуться назад. Запитка защелки переменным током позволяет избежать этой проблемы. Дверь со стандартной защелкой в этом случае надежно отпирается при величине противонагрузки до 150 N.
ЭМЗ с арретированием
Защелку с арретированием можно визуально распознать по небольшому, круглого сечения, штифту, находящемуся в середине язычка защелки. Он управляет арретированием. Арретирование означает: защелка разблокируется при подаче импульса тока с кнопки разблокировки двери и остается в разблокированном состоянии (после прекращения подачи напряжения) до тех пор, пока дверь не будет один раз открыта. Так что, однократный проход возможен после прекращения подачи напряжения. Для обеспечения нормальной работы защелки необходимо, чтобы штифт полностью утапливался под давлением язычка замка, при этом зазор между защелкой и замком должен составлять 2-3 мм. Номинальное питающее напряжение – 6-12 В AC/DC.
Принцип работы нормально-открытых ЭМЗ противоположен принципу работы нормально-закрытых ЭМЗ. Защелка заблокирована все время, пока производится подача напряжения или, точнее, пока через катушку течет ток. Если подача тока прервана, язычок защелки становится подвижным, т.е. ЭМЗ разблокирована и дверь может быть открыта. Номинальное питающее напряжение для нормально-открытых защелок – 24 В (только постоянного тока). Защелки этого типа находят применение там, где необходимо, чтобы при прекращении подачи напряжения (при аварии) дверь была не заперта (обеспечивала свободный проход).

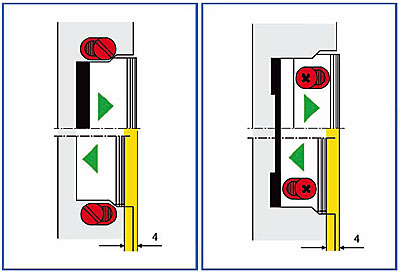

Для устранения небольших неточностей в монтаже защелок или изменения зазоров между язычками защелки и замка под действием температуры или с течением времени существуют очень удобные варианты исполнения ЭМЗ: с возможностью регулировки зазоров путем перестановки корпуса или язычка защелки.
Эта возможность позволяет также производить выверку зазора к язычку замка в тесных монтажных условиях. Так что один раз вмонтированная защелка не изменяет место расположения своего корпуса в дверной раме.
Иногда при использовании двери возникает необходимость отключить функцию защелки, т.е. сделать дверь свободно проходимой. Например, при приходе (уходе) сотрудников на работу, перемещении мебели и т.д. Это отключение можно реализовать механически или электрически.
Длительная механическая разблокировка позволяет временно отключать функцию защелки. Такие ЭМЗ оснащены небольшим рычажком в угловой части язычка защелки (для влагозащищенных моделей это установочный винт), который управляет данной функцией. Для соответствующих условий эксплуатации рычажок необходимо передвинуть (винт повернуть), после чего защелка будет разблокирована на длительный период, язычок защелки подвижен, дверь может открываться в любое время. Проход свободен. Передвинув рычажок в исходное состояние, вы снова вводите в действие функцию ЭМЗ. Это означает, что дверь заперта. Разблокировка теперь возможна при помощи соответствующей кнопки.
Длительная электрическая разблокировка предлагает возможность при помощи электрического сигнала разблокировать дверь на длительное время. Для этого необходима ЭМЗ cо специально приспособленной к выполнению данной функции катушкой. Стандартные защелки работают в импульсном режиме. Это означает, что управление защелкой производится дистанционно при помощи кнопки отпирания двери. Допускается только кратковременная подача питания на катушку. Защелки с режимом длительной электрической разблокировки оснащены специальной катушкой с малым потреблением тока, которая обеспечивает длительный режим работы (100%-е длительное нахождение под напряжением). Защелка разблокирована все время, пока подается сигнал управления, язычок защелки подвижен и дверь можно открывать как угодно часто.
Следует учитывать, что длительная разблокировка может осуществляться только подачей постоянного тока. При запитке переменным током был бы слышен зуммер, который достаточно неприятен. Поэтому для управления такими защелками необходимы соответствующие устройства управления. При установке переключателя на устройстве управления в положение «дверь открыть» запитка катушки защелки производится постоянным током, тем самым ЭМЗ удерживается в режиме длительной электроразблокировки. При этом не слышно никакого гудения. При переводе выключателя в положение «дверь запереть» ЭМЗ снова заблокирована, и для кратковременной разблокировки может быть использована кнопка отпирания двери. Управление теперь осуществляется переменным током, т.е. при срабатывании защелки слышится гудение. Для реализации функции длительной электроразблокировки в пульт переключения вмонтирован выпрямитель, который преобразовывает переменный ток в постоянный. Запитка ЭМЗ постоянным током для кратковременной разблокировки также возможна. Вместо ручного управления возможно также автоматическое, например при помощи таймера. Принцип работы следующий. В соответствии с установленным на таймере временем переключения ЭМЗ длительно разблокирована под действием сигнала постоянного тока. Вне этого установленного промежутка времени защелка находится в нормальном режиме работы, т.е. дверь можно отпирать нажатием кнопки. При использовании ЭМЗ с арретированием следует предусмотреть, что после отключения функции длительной электрической разблокировки дверь продолжает удерживаться в незапертом состоянии штифтом арретирования для одноразового открывания.
Для контроля над состоянием двери, например для СКД или устройств сигнализации, необходимо применять различного рода контакты. Это могут быть либо механические, либо магнитные контакты. Есть, однако, еще возможность использования для этой цели (контроля) ЭМЗ с встроенным микропереключателем, который служит в качестве датчика положения двери и (или) состояния блокировки.
ЭМЗ с датчиком состояния двери может быть оснащена микровыключателем, который реагирует на состояние двери «открывание – закрывание». Микровыключатель управляется толкателем, вмонтированным в язычок защелки. Это означает, что при действительно закрытой двери язычок замка находится в зацеплении с язычком защелки и давит на толкатель, который в свою очередь задействует микровыключатель. При помощи этого микровыключателя можно контролировать состояние двери, например оптически, по свечению лампочки, вмонтированной в кнопку разблокировки двери (лампочка светится – дверь открыта). Для СКД также очень важно получать информацию о состоянии двери, например для того, чтобы гарантировать однократный проход после правомочной разблокировки двери, необходимо прервать отсчет длительности разблокировки после цикла «открывание – закрывание», подавая сигнал с контакта положения двери на соответствующий вход контроллера. Этот датчик состояния двери можно использовать для выполнения специальных функций: как простейшее шлюзовое управление, как датчик для устройств сигнализации и т.д.
ЭМЗ с датчиком состояния якоря может быть оснащена микровыключателем, который реагирует на состояние якоря катушки «заблокировано – разблокировано». Наличие такого контроля иногда бывает необходимо для получения полной информации о двери, так как дверь может быть закрыта, но не заперта. Полный контроль необходим, например, в аварийных выходах, шлюзовых устройствах и т.д.
Если защелка используется в качестве исполнительного устройства при каком-либо электронном приборе, например кодового устройства, системы контроля доступа, то для защиты электронных схем этих приборов от импульсов, возникающих в переходных процессах и могущих повредить электронику или вызвать искрение на контактах реле управления, следует применять защелки с защитным диодом, катушка таких защелок может длительно находиться под напряжением (100%).
Основные критерии выбора ЭМЗ
Ваш клиент нуждается в устройстве, максимально соответствующем его специфическим условиям, в модели, которая максимально удовлетворяла бы его требованиям к функциональным возможностям. Поэтому выбор модели и установка изделия должны производиться очень тщательно и аккуратно.
Выбор защелок осуществляется по следующим критериям:
Рассмотрим каждый параметр выбора отдельно. В зависимости от конструкции: стандартная дверь, на петлях открывающаяся вращением в одну сторону, с притвором или без притвора; маятниковая дверь, открывающаяся в обе стороны; дверь-купе и т.д. В зависимости от материала: металлическая; металлопластиковая; пластиковая; деревянная; стеклянная и т.д. DIN левый или правый определяется по простому принципу: встаньте лицом к двери со стороны петель, если вы открываете дверь на себя левой рукой (или, что одно и то же, дверные петли слева), то дверь DIN левый, если правой (или дверные петли справа) – DIN правый.
В зависимости от материала и места расположения защелки в раме выбираются модель защелки и запорная накладка. Например, необходимо учитывать ширину дверной рамы, наличие теплоизоляционного профиля, перегородки, в которой не должно быть повреждений и т.д. При установке защелки врезного типа необходимо учитывать следующие моменты: толщину (глубину) рамы, зазор между дверью и рамой.
Металлический профиль (оптимальный зазор между дверью и рамой составляет 3 мм, в этом случае можно легко установить подходящую запорную накладку). Не забудьте, что в раме необходимо сделать гнездо для корпуса защелки. При зазоре меньше чем 3 мм придется устанавливать запорную накладку заподлицо, т.е. делать вырез точно по ее форме.
Еще важно установить, имеет ли место сила противонагрузки на дверь. Эта сила может быть вызвана не только слишком жестким уплотнением на двери, но и деформацией двери, связанной с температурным изменением размеров или вследствие других причин. Для аварийных выходов используются специальные защелки, конструкция которых позволяет надежно разблокировать дверь при величине противонагрузки в 5000 N. Стандартные защелки более подвержены нежелательному воздействию данной силы. Поэтому на текущий момент в ассортименте все еще имеются защелки с достаточно высоким потреблением тока и напряжением питания от 6 до 12 В. Они более мощные, по сравнению с моделями, потребление тока в которых в несколько раз ниже и которые могут длительное время находиться под напряжением. Чтобы обеспечить возможность разблокировки двери с противонагрузкой, ЭМЗ должна запитываться переменным током. Максимальное значение величины этой силы при разблокировке переменным током зависит от многих факторов и лежит в пределах от 80 до 150 N. Для надежной разблокировки двери при управлении постоянным током на двери не должно быть противонагрузки. Из эстетических соображений цвет запорной накладки должен хорошо сочетаться с материалом и цветом рамы или двери.
Если на двери уже установлен замок и к нему требуется подобрать ЭМЗ, для этого необходимо знать точные размеры замка (прежде всего, размеры язычка и ригеля, расстояние между ними, соосность по вертикали) и принцип его работы. Иногда бывает очень важно подобрать ЭМЗ по усилию на слом, однако при этом не надо чрезмерно перестраховываться, т.е. устанавливать защелку более прочную, чем сам замок. Например, защелка имеет границу усилия на слом примерно 4000 N притом, что язычок стандартного замка выдерживает усилие не более 3000 N.
Конечно же, необходимо заранее знать место монтажа защелки. Например, ЭМЗ должна быть установлена на садовой калитке, т.е. место, где возможно прямое попадание влаги. В этом случае следует применять специально предназначенные для такой цели влагозащищенные защелки. Их корпуса герметичны и внутренние части недоступны для влаги. Во взрывоопасных помещениях, где недопустимо использование управляемых электрически запорных элементов, так как электрический разряд может воспламенить взрывоопасную воздушную смесь, применяются пневматические защелки или их модификации.
При заказе необходимо учитывать напряжение питания, которым будет управляться защелка. Стандартное исполнение катушек нормально-закрытых ЭМЗ для кратковременного режима работы 6-12 V AC/DC, для нормально-открытых – 24 V DC. Хотя другие напряжения возможны.
Для оптимальной установки ЭМЗ очень важен выбор запорной накладки, при помощи которой защелка крепится в раму. Стандартные ЭМЗ оснащены плоскими длинными запорными накладками с вырезом под ригель, которые стыкуются с замками для входных и межкомнатных дверей. Как правило, они универсальны для DIN левого и правого, что достигается простым перевертыванием на 180° запорной накладки по вертикальной оси и переворотом корпуса защелки на 180° по горизонтальной оси. Они могут монтироваться как в стандартные двери с притвором или без, так и в различные металлические и пластиковые профили.
При небольшом (менее 3 мм) зазоре между дверным полотном и рамой запорные накладки могут заподлицо вставляться в дверную раму. При монтаже заподлицо в металлические или пластиковые профили требуются монтажные лепестки, которые осуществляют крепеж между профилем рамы и запорной накладкой защелки.
Запорные накладки могут изготавливаться из различных материалов и имеют несколько разных цветовых вариантов. Кроме стандартной окраски под золото возможны, например, серебристый или оцинкованный, кроме того, в специальном исполнении, например матовая латунь, полированная латунь, вороненая латунь или высококачественная нержавеющая сталь. Запорные накладки различаются также по расположению крепежных отверстий, так, например, для дерева отверстия расположены в разных горизонтальных плоскостях, для металла или пластика крепежные отверстия расположены в одинаковых горизонтальных плоскостях параллельно – удобнее для работы.
В некоторых ситуациях применяются защелки с запорными накладками, имеющими выступающий лепесток (Lap). Они предназначены специально для дверей с прямоугольным торцом (без притвора) толщиной не менее 35 мм. Особые преимущества такой конструкции – это то, что вмонтированная защелка не видна снаружи. При использовании стандартных защелок с плоской запорной накладкой на раме сбоку необходимо сделать вырез для язычка защелки, чтобы обеспечить его беспрепятственное откидывание и нормальную работу защелки. При применении защелки с Lap-накладкой необходимость в таком вырезе пропадает. Такие накладки имеют особый скос, по которому при открывании двери скользит язычок замка, утапливаясь внутрь замка. Угол поворота язычка защелки и скос на запорной накладке должны быть выверены по отношению друг к другу на заводе.
Защелки с уголковыми запорными накладками предназначены специально для деревянных фальцованных дверей. Стабильная уголковая запорная накладка позволяет добиться высокой прочности на очень узких или очень слабых дверных рамах при помощи большего количества точек крепления. Уголковая запорная накладка проста и удобна в монтаже. Все нежелательные «следы» монтажа, которые могут возникнуть при установке, закрываются накладкой. Такие накладки не могут быть принципиально переворачиваемыми для левых и правых дверей, поэтому при заказе всегда необходимо указывать DIN. Конечно же, возможны варианты окраски и материалов, в зависимости от рода и цвета дверной рамы.
Применение защелки в исполнении Fafix дает преимущество подгонки к язычку замка (например, температурные, лето или зима, изменения зазоров) после монтажа. Накладки поставляются также с закругленными углами, что очень удобно в случае, если вырез в дверной раме делается в процессе производства. Соответствующие фрезер-шаблоны предлагаются некоторыми фирмами. Возможны особые формы накладок. Например, запорные накладки, подходящие к многоригельным замкам, особо прочные запорные накладки длиной 500 мм.
При таком громадном многообразии монтажных ситуаций и моделей ЭМЗ практически невозможно дать исчерпывающие инструкции по установке защелок. Тем не менее, мы постараемся привести здесь наиболее общие рекомендации.
При монтаже ЭМЗ необходимо следить за тем, чтобы кабель не был защемлен или поврежден при крепеже. Для избежания этой проблемы монтажный карман должен быть несколько глубже размеров корпуса защелки. Вырез под язычок защелки в углу рамы должен иметь достаточные размеры, чтобы язычок беспрепятственно и полностью мог откинуться при открывании двери. Язычок замка должен точно входить в зацепление с язычком защелки. Ни в коем случае нельзя производить каких-либо изменений в механике или электрике защелки. Нельзя смазывать внутренние части защелок. При сильном трении язычка защелки и замка допускается нанесение смазки на внешнюю трущуюся поверхность. При установке необходимо следить за тем, чтобы посторонние частицы или стружка не попали внутрь защелки. При покрасочных работах следует избегать попадания краски на язычок защелки. При электрических подключениях необходимо следить за совместимостью технических данных (токов и напряжений) защелки и устройства управления.
ЭМЗ в специальном, плоском исполнении были разработаны специально для теплоизоляционных профилей. Они отличаются от стандартных защелок узким корпусом. Стандартные защелки – 20-21 мм, ЭМЗ в специальном плоском исполнении – 16.5 мм. Конечно же, установка стандартных защелок в теплоизоляционные профили также возможна. В этом случае необходимо в месте монтажа защелки удалить изолирующую перегородку. Это означает потерю изолирующей способности в области защелки. Как следствие, на внутренней стороне двери или рамы может образовываться водяной конденсат. С применением ЭМЗ специальной серии удается избежать этих неприятностей, так как изолирующую перегородку удалять не надо и теплоизолирующие способности профиля сохраняются. ЭМЗ в специальном плоском исполнении, конечно же, можно применять и в других случаях. Она дает преимущества при монтаже защелки в рамы или профили, имеющие ограниченные пространственные условия.
ЭМЗ с короткой плоской запорной накладкой оснащены короткой запорной накладкой без выреза под ригель замка. Преимущественно монтируются в металлические профили там, где вырез для ригеля может быть сделан в самом профиле (раме). Запорная накладка закрывает только защелку.
ЭМЗ для «европейского паза» занимает особое место в ряду различных моделей ЭМЗ. Для «европейского паза» предназначены защелки в специальном плоском исполнении с узкой запорной накладкой, оснащенные выступающим на 3 мм язычком защелки, чтобы обеспечить нормальную работу сцепления «защелка – замок» при большом зазоре между дверью и рамой.
Временные запорные накладки предназначены для дверей, в которые предусмотрена установка ЭМЗ, однако последние могут быть вмонтированы только по завершении фазы строительства. С применением временных запорных накладок имеется возможность встроить оригинальную запорную накладку для защелки. Эти запорные накладки вместо защелки оснащены так называемым заменителем защелки, который выполняет запорную функцию. Такой заменитель защелки впоследствии будет удален и на его место будет вмонтирована ЭМЗ. Заменители защелок всегда имеют переставляемый и фиксируемый язычок. Способность выверки язычка замка по отношению к накладке интересна для применения временных запорных накладок в качестве обычной запорной накладки для замка, даже если последующая установка ЭМЗ не предусмотрена.
Влагозащищенные врезные ЭМЗ предназначены для применения вне помещений, например в садовых дверях или калитках, предусмотрены специальные защелки. В таких случаях применение стандартных защелок или невлагозащищенных приводит к значительному сокращению срока их службы. Для выполнения «специальных задач» особо приспособлены влагозащищенные врезные ЭМЗ. Резиновая прокладка между крышкой и корпусом, а также герметичная перегородка, отделяющая язычок защелки от внутренних элементов, надежно защищают последние от попадания влаги. Запорная накладка, крышка и внутренние детали оцинкованы и тем самым защищены от ржавления. Для облегчения монтажа защелок в кирпичные или бетонные стойки существуют специальные монтажные «карманы», вырез под язычок защелки для DIN левого и правого можно подготовить простым отламыванием части металла.
ЭМЗ для цельностеклянных дверей оснащены специальными язычками для блокирования цельностеклянных дверей, не оснащенных замком. Язычок U-формы с контропорой при закрытой двери надежно удерживает полотно двери. При открывании двери язычок защелки поворачивается в сторону открывания и остается в откинутом положении не защелкиваясь, как это происходит у обычных защелок. При закрывании двери дверное полотно ударяется о контропору, поворачивает язычок и защелка заблокируется. Для цельностеклянных дверей поставляются как нормально-закрытые, так и нормально-открытые защелки. При выборе необходимо решить, какая требуется функция. При использовании модели нормально-закрытого типа в случае прекращения подачи напряжения защелка не работает и дверь остается заблокированной, механически открыть дверь невозможно. При использовании нормально-открытых защелок в случае прекращения подачи напряжения защелка разблокирована (язычок защелки подвижен) и через дверь можно беспрепятственно проходить. Таким образом, можно избежать случаев, когда люди в критической ситуации непреднамеренно окажутся запертыми.
При заказе ЭМЗ для цельностеклянных дверей необходимо указывать толщину стекла дверного полотна. Обычно толщина составляет 10 или 12 мм, защелки в специальном исполнении возможны до 15 мм.
Основной предпосылкой для установки ЭМЗ для цельностеклянных дверей является то, что дверь должна иметь ударную опору. Такие защелки не подходят для качающихся дверей. ЭМЗ для цельностеклянных дверей в специальном исполнении могут быть приспособлены для установки профильного цилиндра, т.е. при этом возможно не только чисто электрическое, но и механическое (подходящим ключем) отпирание двери. Это дает возможность прохода через дверь при отключении электроэнергии. Здесь необходимо учитывать наличие чисто монтажной возможности установки профильного цилиндра, так как эти защелки монтируются в раму. В стеклянные двери со стеклянными боковыми и верхними деталями (сбоку и сверху от дверного полотна) описанные выше защелки установить невозможно. Однако возможна установка, так называемой, защелки для полностью стеклянных компонентов. Здесь речь идет о защелке с ответной частью, комплект состоит из двух архитектурно одинаковых корпусов. На обеих частях для крепления на стеклянное полотно выфрезеровны глубокие пазы U-формы. При их помощи корпуса насаживаются на стекла боковой или верхней части и дверного полотна и там приклеиваются. Следует обратить внимание, что использовать необходимо не обычный клей, а клей на силиконовой основе, который под действием температуры может расширяться или сужаться без возникновения трещин. Проблему в данном случае составляет монтаж кабеля, так как он должен проходить по поверхности боковой части. Электроиндустрия предлагает, например, миниатюрные кабельные каналы под цвет алюминия, которые можно наклеивать на стекло. Здесь также существует условие: дверь должна быть с ударной опорой – не качающаяся дверь! Защелки для полностью стеклянных компонентов всегда изготавливаются под конкретный заказ. Поэтому при заказе необходимо указывать толщину стекла.
Защелки для специальных случаев
Существуют различные конструкции ЭМЗ для накладных замков, в зависимости от размеров замка. По функции это могут быть как нормально-закрытые, так и нормально-открытые защелки.
Защелки для качающихся (открываемых в обе стороны) дверей специально предназначены для применения на маятниковых дверях. Они состоят из электромеханической части и механической ответной части. Механическая ответная часть крепится в дверное полотно, поэтому исключается возможность применения на полностью стеклянных дверях. Существует несколько разных видов таких ЭМЗ, в зависимости от монтажных ситуаций. Безупречная работа гарантируется при использовании дверного доводчика, который исключает качание двери, т.е. останавливает ее в среднем положении без проскакивания то в одну, то в другую сторону.
Для защелки, устанавливаемой на раздвижные двери, необходим специальный замок с Г-образным язычком. Имеющиеся в продаже замки с Г-образным язычком можно использовать в паре с защелкой, только если они имеют глубоко посаженную точку вращения и форма их язычка подходит к форме защелки. Выпускаются модели для нормальных и больших тяжелых раздвижных дверей. Возможны как нормально-закрытые, так и нормально-открытые варианты исполнения. Такие защелки выпускаются во влагозащищенном корпусе и могут применяться под «открытым небом».
ЭМЗ для ригельных замков не нуждаются в косом ригеле (язычке замка) как в ответной части, они предназначены для работы с ригелем замка (ригелем прямоугольного сечения). Размеры ригеля: толщина – от 9 до 12 мм (возможно – до 18 мм), высота – до 40 мм. Принцип работы идентичен принципу работы ЭМЗ для цельностеклянных дверей. Следует учитывать глубину входа ригеля – 10 мм.
Повышенные требования к безопасности вынуждают искать специальные решения. Принцип работы ЭМЗ повышенной прочности такой же, как у стандартных защелок. ЭМЗ повышенной прочности отличаются от стандартных защелок существенно большей прочностью. Прочность на слом составляет у некоторых моделей свыше 15 000 N, что достигается применением особых материалов и специальных методов производства. ЭМЗ повышенной прочности интересны не только частным владельцам застроек, но и для специальных областей безопасности, таких как банки, больницы, учреждения юстиции, производственные участки и т.д. ЭМЗ повышенной прочности отвечают высоким требованиям пользователей в вопросах безопасности. ЭМЗ повышенной прочности не производятся с длительной механической разблокировкой и арретированием. Эти обе функции никоим образом не влияют на повышение надежности, скорее – наоборот, и не являются необходимостью. ЭМЗ повышенной прочности могут комбинироваться с запорными накладками повышенной прочности, например с уголковой запорной накладкой iW длиной 60 см. Благодаря применению особых материалов эти защелки могут устанавливаться в огнезащитные двери, т.е. в двери, выполняющие роль огневого барьера, служащие для предотвращения проникновения огня из одной части помещения в другую.
ЭМЗ для тяжелых и очень тяжелых дверей – это особые защелки в усиленном исполнении, с влагозащищенным корпусом, специально предназначенные для тюремных замков. Однако они применимы и для тяжелых индустриальных ворот, для ворот вне помещений, на электростанциях и т.д. и т.п. Благодаря увеличенной глубине входа язычка замка в язычок защелки (до 20 мм) исчезает зависимость от температурных изменений объемов, что особенно важно для применения на больших воротах вне помещений.
При установке защелок на огнезащитные двери необходимо придерживаться предписаний Института строительной техники (Берлин). Среди прочих имеется предписание: «Переделки на огнезащитных дверях недопустимы». Однако имеется список допустимых переделок.
В пункте 2.2 перечислены допустимые изменения и переделки, которые могут быть произведены исключительно при производстве дверей. Здесь описаны необходимые предпосылки, при которых может быть установлена ЭМЗ. Например, требуется, чтобы защелка была изготовлена из материала, температура плавления которого не менее 1000° C. Допустимы только нормально-закрытые защелки, не имеющие функции длительной разблокировки. Применяться могут только защелки, отвечающие определенным требованиям (прочность, надежность и т.д.). Установка защелок этого ряда может быть произведена только в процессе производства огнезащитных дверей.
Компактное устройство блокировки (мебельная защелка) – защелки этой модели были разработаны специально для установки на мебельные дверцы и выдвижные ящики. Они могут использоваться альтернативно к механическим замкам или дополнительно с каким-либо устройством контроля доступа. Тем самым будет исключена возможность несанкционированного доступа к документам или ценным вещам. Область применения помимо мебели: почтовые ящики или витрины (магазинов или аптек) и т.д. При помощи датчика обратной связи RR можно осуществлять контроль за открытым или закрытым состоянием двери. Конструкция защелки позволяет очень простым способом произвести переключение режима работы с нормально-закрытого на нормально-открытый и наоборот путем переворачивания на 180° ответной части (так называемой розетки) защелки. Это позволяет существенно расширить сферу их применения.
Конечно же, это очень малая часть информации, касающаяся вариантов, областей применения и рекомендаций по монтажу ЭМЗ. Но мы очень надеемся, что наш детальный обзор ЭМЗ поможет вам хотя бы на начальном этапе правильно подобрать и установить ЭМЗ.
