какую солнечную панель выбрать для кемпинга

При длительных путешествиях вдали от электрических розеток рано или поздно придётся решать вопрос: где взять энергию для подзарядки самого важного: навигаторов, смартфонов, фонариков и даже портативных колонок?
В лёгких случаях (примерно до 3-х дней пути без доступа к розеткам) можно взять с собой энергию в павербанках, благо ёмкие павербанки (от 20000 мАч) сейчас вполне доступны.
Но если путешествие обещает быть затяжным, то брать с собой целый мешок павербанков — не лучший выход.

Хороший вариант — взять с собой солнечную батарею и добывать энергию прямо на месте. Хотя и небольшой «страховой» павербанк тоже не помешает, поскольку солнечные батареи крайне зависимы от погодных условий.

Ещё один фактор, ограничивающий применение солнечных батарей, — зависимость от времени года и географической широты. Для средней полосы лучше не пытаться добывать солнечную энергию в холодную половину года. Причина — не в холоде, а в коротком световом дне и низкой высоте Солнца над горизонтом.
В тропиках такого ограничения не будет. 🙂

При выборе солнечной батареи необходимо учитывать многие факторы. В первую очередь, конечно — потребление устройств, которые Вы планируете запитать от солнечной батареи.

При этом мощность солнечных батарей должна иметь значительный запас над потреблением Ваших устройств, т.к. в случае неблагоприятных метеоусловий солнечные панели смогут отдавать лишь небольшую долю своей номинальной мощности.

Также надо учитывать, будет ли солнечная батарея заряжать только Ваши устройства, или же она должна будет обеспечивать электропитанием всю тургруппу.

И о габаритах и массе солнечных батарей тоже не надо забывать: что хорошо для велотуриста или байдарочника, может оказаться слишком тяжелым для пешего туриста.

Цены на солнечные батареи указаны в долларах на дату подборки, и в дальнейшем могут меняться в любую сторону.

На некоторые батареи действует «ускоренная доставка». В период летней распродажи 21-26 июня 2021 г. можно ожидать небольшого снижения цен на 2-5% (такие вот у них распродажи, если смотреть на вещи реально).

Простейшие солнечные панели на 5 и 7.5 Вт

Начнём с самых наипростейших солнечных батарей.

Эти батареи состоят из единственной солнечной панели с относительно крупными размерами: 145*235 мм для 5-ваттной батареи и 182*295 мм для 7.5-ваттной.

Кроме солнечной панели, в состав каждого устройства входит импульсный понижающий DC-DC преобразователь, формирующий напряжение 5 В.

Реально можно рассчитывать на отдачу максимум 3 Вт для 5-ваттной панели и 5 Вт — для 7.5-ваттной; да и то только в июньский полдень при абсолютно безоблачной погоде.

То есть, в хороший солнечный день пользоваться ими для зарядки мобильных устройств вполне возможно; а главный их недостаток состоит в другом: они не имеют механической защиты при транспортировке и легко могут получить повреждения. Владельцу придётся уделить пристальное внимание этому вопросу.

Компактная складная солнечная батарея на 10 Вт (5 Вт реально)

Главный недостаток предыдущей панели (неудобство и примитивность конструкции) ликвидирован в этой туристической солнечной батарее (обзор).

Батарея имеет удобную складывающуюся конструкцию, причём в сложенном виде она занимает места лишь чуть больше, чем типовой смартфон.

Такая конструкция делает её очень удобной для переноски даже пешими туристами.

Правда, при заявленной мощности в 10 Ватт реально она может отдать только 5 Ватт. Иными словами, она пригодна только для индивидуального использования и группу туристов «накормить» электричеством не сможет.

Солнечная батарея Allpowers номинальной мощностью 21 Вт

Эта солнечная батарея мощнее рассмотренных ранее. Конечно, получить от неё номинальную мощность в 21 Вт не получится; но в хороший яркий день 10-15 Вт снять с неё шанс есть.

Батарея — складная в три сложения. Габариты в сложенном виде — 253*300*13 мм; а вес достигает 0.7 кг.

Такая батарея в ясный день позволит поддерживать работоспособность уже не одного, а пары мобильных устройств.

И, что немаловажно, даже в пасмурный день она сможет поддержать заряд хотя бы на одном устройстве.

Солнечная батарея номинальной мощностью 28 Вт

Эта солнечная батарея, как и все остальные, не сможет отдать в нагрузку номинальную мощность. Но на 15-18 Ватт при оптимальных условиях рассчитывать можно.

Батарея имеет складную конструкцию, и в сложенном виде её габариты довольно компактны: 290*172*35 мм; но вес, как и у предыдущей батареи, уже весьма ощутим: 0.7 кг.

Батарея имеет 3 выходных USB-порта, один из них — с поддержкой быстрой зарядки. Но для реальной работоспособности быстрой зарядки необходим и достаточный световой поток, поскольку, чтобы высокую мощность отдать, сначала надо её получить (от Солнца).

Солнечные батареи Allpowers номинальной мощностью 60 и 100 Вт

Теперь переходим к более серьёзным мощностям.

Эта туристическая батарея имеет необычную конструкцию: при разворачивании батареи её панели не вытягиваются в линеечку, а образуют двухмерную конструкцию 3х3 ячейки (для 60-ваттной батареи) или 3х5 ячеек (для 100-ваттной).

Такая конструкция удобна, если в пути будут склоны, обращенные в сторону Солнца; или же если один из боковых скатов палатки будет на солнечной стороне.

В иных случаях будет очень непросто обеспечить оптимальный угол наклона солнечной батареи.

Батарея имеет два выхода USB 5 Вольт и один выход 18 Вольт (подходит для многих ноутбуков).

Для транспортировки батарея складывается в удобную конструкцию в форме портфеля.

Габариты и вес батареи получаются уже весьма значительными.

Для батареи 100 Вт габариты 32*19*8 см, а вес — 2.15 кг.

И, конечно, не забываем, что реальная отдаваемая мощность будет составлять 50-70% от номинальной.

Солнечная батарея номинальной мощностью 120 Вт

И, наконец, самая мощная из этой подборки солнечная батарея: на 120 Вт!

Не забываем, что это — номинальная мощность; а реальная будет существенно меньше.

Эта батарея выполнена в классическом дизайне, когда в раскрытом виде панели вытягиваются в линеечку.

Для удобства установки с оптимальным углом наклона в батарее имеется пара встроенных «ножек».

Батарея имеет три выхода.

Выходы USB и USB Type-C поддерживают быструю зарядку, а третий выход (цилиндрический разъём) отдаёт напряжение 18 Вольт для зарядки ноутбуков, аккумуляторов и т.п.

Габариты, масса и цена устройства получаются очень большими.

В дополнение надо отметить ещё три факта.

Первый: солнечные батареи не имеют встроенного аккумулятора, они предназначены для зарядки устройств напрямую. И это — «плюс», а не «минус», поскольку в цепи передачи энергии исключается лишний этап (передача энергии от аккумулятора в солнечной батарее к аккумулятору в заряжаемом устройстве). При необходимости можно иметь при себе и павербанк как отдельное устройство.

Второй: как правило, даже у защищённых батарей контроллер не имеет полной герметичности. Поэтому всё-таки избегайте попадания влаги на батарею вообще и её контроллер — в особенности.

Третий: недобросовестные продавцы могут завышать мощность солнечных батарей в 10 раз и даже более. Ориентируйтесь на размеры батарей: их реальная отдача при благоприятных условиях в средней полосе составляет примерно 1.1 — 1.4 Вт с квадратного дециметра.

Итак, в подборке были рассмотрены несколько вариантов солнечных батарей разной мощности для туристов, передвигающихся с помощью собственной мускульной силы.

Какой из вариантов подойдёт — зависит от численности тургруппы, длительности похода и т.п. условий.

В любом случае к их выбору нужно подходить, тщательно взвешивая все «за» и «против».

Особенно внимательно надо учитывать погодно-климатические условия, географическую широту и сезон года — от всех этих факторов крайне сильно зависит энергетическая эффективность солнечных панелей.

Для автотуристов, которые менее ограничены допустимым весом и габаритами солнечных батарей, существуют другие, гораздо более мощные решения:

Они могут достигать мощности в несколько сотен Ватт. Но это — уже совсем другая история.

Источник

Солнечная панель — чемодан в поездку.

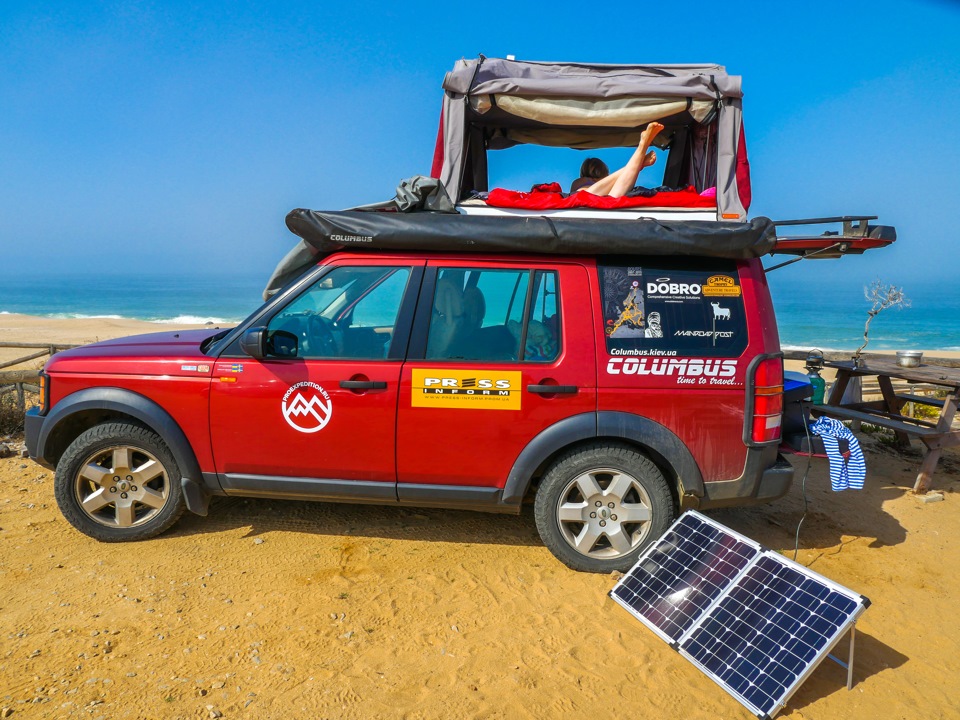

Решил поделиться опытом использования 100вт раскладной солнечной панели в поездке.

Так как у меня палатка с брезентовым чехлом занимает почти все пространство экспедиционника на крыше, то стационарно закрепить более-менее мощную панель просто некуда.
В связи с этим купил немецкий чемоданчик — панель фирмы JWS.
На самом деле панель производства Китай. А лого JWS там только как дистрибьютера. Сама JWS вообще делает путеводители.

Чемодан состоит из двух панелей монокристалин 50ватт каждая. Контроллера заряда с защитой IP68, то есть стойким к пыли и воде. И байпасс диодами, которые позволяют работать одной панели, если вторая вышла из строя или попала в тень (обычно если вторая уходит в тень, то мощность первой падает до мощности второй).
В комплекте плотная сумка-чехол для защиты от повреждений и защиты от солнца (чтоб не давать ток на контроллер без нагрузки, когда панель не используется и не спалить его).
И комплект крокодилов для подключения к аккумулятору.
Так же взял AGM аккум на 30 ампер.

Этого вполне хватает половиной заряда обеспечить зарядку всей мелкой электроники и вечернего и ночного освещения. Для чего и брался.
Больше половины высадить не удавалось ни разу. Хотя и цели такой не ставил.
Аккум по вечерам питал две лампы по 10 ватт, зарядку мобильного, ноута с внешними дисками, аккумов для фотоаппарата, а так же подпитывал резервный аккум на 75 ампер, который встроен в реанимационный комплект стартер — компрессор.

Но данное решение имеет смысл только когда нет возможности установки панели стационарно на крыше. О чем я сейчас думаю, если поменять тип палатки на другой, с пластиковой крышкой.
Это более практично, так как тогда КПД гораздо выше за счет постоянной непрерывной работы и в дороге и на стоянках.
Единственное преимущество — это возможность его свободно переносить с места на место, в отличии от стационарных решений, вынести на солнце, если машину пришлось запарковать в тени, а так же полная свобода ворочать его под наиболее выгодным углом к солнцу. Ну и дать погонять друзьям в их поездки.

Источник

Обзор солнечных батарей для туристов: какие солнечные панели лучше

Использование солнечной энергии с помощью панелей — отличный способ снизить расходы на постоянно дорожающее электричество, поэтому такие конструкции все чаще можно видеть на крышах российских домов. Однако иногда без них вовсе не обойтись. Речь идет о людях, оказавшихся вдалеке от всех благ цивилизации, о тех, кому надоела городская суета, но расставаться со своими любимыми гаджетами они не готовы ни при каких обстоятельствах. В этом случае мобильному телефону или планшету обязательно понадобится зарядка, для этих целей и придуманы портативные солнечные устройства. Беда одна — их в продаже так много, что выбрать гаджет проблематично: трудно понять, какие солнечные панели лучше. Чтобы помочь покупателю найти свою «половинку», сайту необходим обзор солнечных батарей для туристов.

Солнечные батареи: область применения

Без миниатюрных гелиосистем невозможно обойтись туристам, охотникам, рыбакам, любителям выбираться на природу для отдыха или для поиска ягод или грибов. Вдали от привычных и удобных розеток нередко требуется зарядить не только «тело», ноутбук или фотокамеру, но и фонарик, а также аккумулятор либо GPS-навигатор. Для таких форс-мажорных обстоятельств и были придуманы миниатюрные солнечные батареи.

Главное преимущество их перед стационарными «коллегами» — возможность зарядить любое устройство независимо от погодных условий и местности. Походная панель защищена от неблагоприятных факторов, компактна и легка, имеет вполне доступную цену. Чтобы выбрать хорошую модель, надо обращать внимание на несколько критериев. Далее пойдет речь о том, какие характеристики важны, какие солнечные панели лучше, популярнее у путешественников.

Разновидности устройств

Прежде чем начинать обзор солнечных батарей для туристов, и узнавать, какие солнечные панели лучше, следует познакомиться с существующими видами. Приборами-пионерами были конструкции на основе кремния, сейчас такие устройства тоже занимают немалую долю рынка. Это объясняется доступностью химического элемента: он практически «лежит» под рукой (вернее, под ногами) — находится на поверхности земли.

Кремниевые панели производятся двух видов. Это устройства:

Аморфные

Эти кремниевые конструкции тонкопленочные, единственные гибкие модели из всех. Аморфные приборы отличаются низкой себестоимостью, однако более низкий КПД делает их не очень привлекательными для покупателей. Устройства могут работать даже в неблагоприятных условиях — при довольно рассеянном свете.

Но для максимальной эффективности им нужда достаточно большая поверхность. Лучшими считаются другие пленочные покрытия: CIGS-полупроводник и теллурид кадмия. Аморфные панели изготавливают методом осаждения или напыления кремния на гибкую основу — подложку, изготовленную из металлизированной фольги.

Преимущества аморфных батарей: хорошая переносимость деформаций, механических воздействий, устойчивый прием потока света. Недостаток — простота технологии. По этой причине на рынке очень много некачественной продукции.

Кристаллические

Такие солнечные батареи изготавливают из кремния высокой чистоты. Кристаллический фотоэлемент — полупроводник, образующийся на поверхности (плоскости) кристаллизированного неметалла. Сначала его расплавляют, в этот расплав помещают основу будущего кристалла.

Когда начинается остывание субстанции, вокруг нее образуется кристалл. Его разрезают поперек на тонкие полоски, которые становятся заготовками для панелей. Разница в технологии получения моно- и поликристаллов не слишком заметна, однако если говорить о себестоимости, то она чувствительна.

Достоинство кристаллических моделей — высокий КПД, приемлемая их цена. Минусы изделий из кристаллов — хрупкость устройств, требующая дополнительной защиты, непереносимость серьезных механических нагрузок.

Монокристаллические

Такая поверхность состоит из ячеек — строго ориентированных срезов высококачественного кристалла кремния, их толщина — 200-300 мкм. В этом случае КПД панелей достигает 20-22%. Эта цифра для альтернативных портативных солнечных устройств уже считается высокой, почти эталонной. С ней сравнивают коэффициент полезного действия остальных разновидностей приборов.

Поликристаллические

В этом случае все кристаллы отличаются: их много, но каждый из них имеет свою форму и ориентацию. Производство таких моделей обходится дешевле, но КПД этих устройств меньше, чем у «моно»: он составляет 15-18%. Зато поликристаллические устройства отличаются более ровными параметрами, гарантируют работу в условиях, далеких от идеальных. Например, в пасмурные дни.

Монокристаллические модели несложно отличить от поликристаллических устройств: первые имеют черный цвет, у вторых он темно-синий. Принято считать, что самые качественные устройства — кристаллические, но это не всегда так. Следующий шаг — знакомство с характеристиками, которые должны быть у незаменимого походного оборудования.

Как выбрать солнечную мини-панель?

Чтобы найти то портативное зарядное устройство, которое не разочаруют уже в ближайшем будущем, надо обращать внимание на несколько характеристик.

Главные критерии

Другие важные факторы

Чтобы выбрать подходящее устройство, надо учитывать все приведенные критерии. Если подходящую модель найти не удается, то можно рассмотреть другой вариант — покупку двух приборов, которые можно соединить в систему, получив нужное количество энергии.

Виды или комбинации

Есть три вида оборудования, которое туристы могут использовать в походах. Это:

Если говорить об идеальном устройстве, то это модели-универсалы. Они сравнительно недороги, к тому же могут работать в разных условиях. Маломощные солнечные батареи отличаются высокой ценой, к тому же часто не способны обеспечить необходимое количество энергии. Мощные установки пригодятся только туристам, путешествующим на автомобиле.

Немного сориентироваться в этом широчайшем ассортименте поможет обзор солнечных батарей для туристов. Прочитав его, потенциальный покупатель сможет, хотя бы в общих чертах, ответить на вопрос, какие солнечные панели лучше.

Портативные приборы и заблуждения

Прежде чем следовать дальше, надо привести распространенные мнения, к которым все прислушиваются. Некоторые из них неверны.

Так как лучше всего ориентироваться на мнения тех, кто давно и успешно использует такие солнечные приспособления, лучше всего привести список тех батарей, что заслужили высокие оценки покупателей-владельцев.

Обзор солнечных батарей для туристов

Так как альтернативные солнечные источники энергии с каждым годом становятся все более популярными, ассортимент этих изделий настолько широк, что понять, какие солнечные панели лучше брать для похода, без подсказок других людей попросту невозможно. Чтобы облегчить решение «головоломки», лучше привести примеры эффективного оборудования. Этот обзор солнечных батарей для туристов поможет будущим покупателям или сориентироваться, или найти «свою» модель.

Goal Zero Nomad 7

Это одна из самых популярных моделей на мировом рынке. Nomad 7 от Goal Zero оснащена монокристаллической панелью мощностью 7 Вт, она полностью герметична, потому не боится ни дождя, ни снега, ни падения в реку. Помимо порта USB (1 А, 5 В, 7 Вт) устройство имеет разъем для аккумуляторов (1,1 А, 6,5 В, 7 Вт) и коннектор, дающий возможность присоединить еще один подобный прибор. Батарея достаточно компактна даже в разложенном виде (38х229х432 мм), поэтому может использоваться в тесном пространстве.

Goal Zero Adventure Kit

Складная модель от того же производителя подходит для зарядки всех существующих гаджетов. В устройстве есть несколько выходов: USB, на 5 и 12 В. Мощность накопителя составляет 7 Вт, а рабочее напряжение 12 В, сила тока на USB-разъеме — 600-700 мА. В нижней части прибора находится индикаторный фонарик, который способен работать без зарядки 20 часов. Размеры устройства в закрытом состоянии — 25х150х230 мм, его вес — 362 г. Весь комплект заряжается на протяжении 4-5 часов.

SOLAR

SCN-4/6

Еще один «поднебесный» представитель — аморфное кремниевое устройство от компании Sun-Charge. Его особенность — небольшой аккумулятор. Прибор имеет мощность 3,9 Вт, приемлемый вес (290 г) и очень эффектный дизайн. Размеры батареи — 10х195х200 мм. Недостаток — отсутствие надежной защиты от механических воздействий, поэтому эта солнечная батарея требует аккуратного обращения.

SOLARMONKEY ADVENTURER

Данный компактный прибор выпускается фирмой PowerTraveller. Устройство также используют для зарядки гаджетов через порт USB, есть переходник для Apple: модель имеет буферный аккумулятор, емкость которого составляет 2500 мА·ч, который полностью заряжается за 9 часов. В конструкции используются полисиликоновые элементы, их КПД составляет 17%. Габариты этой солнечной батареи — 22,75х96х170 мм, вес устройства — 265 г.

AcmePower AP-MF1918

Это еще один универсальный аккумулятор, идеальный для зарядки любой электроники — телефонов, плееров, навигаторов и т. д. Модель может выступать в роли осветительного прибора. Емкость аккумулятора составляет 1000 мА·ч, зарядный ток — 800 мА, рабочее напряжение — 5-6 В. Для полной зарядки солнечной батареи потребуется около 10 часов. Устройство имеет защиту от КЗ. Его вес 77 г, размеры — 16х57х123 мм. В комплект входит 5 переходников.

СЗУ2-БСА-7.5

Эта солнечная батарея от компании Voltaic Systems предназначается для фиксации на рюкзаке. Время зарядки от солнечных лучей составляет 7 часов, 5,5 часа — от других источников (внешний аккумулятор, сеть). Сила тока — 1А, напряжение — 5,5 В, мощность 6 Вт, вес — 600 г. Батарея довольно компактна: ее размеры — 20х210х280 мм.

На что обратить внимание?

Если обзор солнечных батарей для туристов смог очертить круг претендентов, то выбор «правильного» прибора зависит лишь от желаний покупателя. Вопрос здесь не в том, какие солнечные панели лучше. Качественных изделий много, но только правильный выбор гарантирует комфортную жизнь вдали от дома. По этой причине необходимо следовать нескольким рекомендациям:

Обзор солнечных батарей для туристов поможет определить «могучую кучку» солнечных моделей, которые отличаются эффективностью, удобством, надежностью и «долгожительством». Однако ответ на вопрос, какие солнечные панели лучше, должен дать себе сам покупатель (турист, экстремал, охотник, рыбак и т. д). Требования и понятия о технике-идеале у всех разные, но практичность и производительность — качества, ценящиеся всегда.

Цены на солнечные батареи можно узнать тут:

С еще одним потенциальным претендентом можно познакомиться, посмотрев следующий видеоролик:

Источник

Солнечные батареи на крыше автодома — Автономная энергетика

Во время длительных путешествий и стоянок лагерем вопрос с электрической энергией стоит достаточно остро. Кто-то ездит вообще без холодильника и пользуется только освещением салона. У нас же основным потребителем энергии является мой ноутбук, так как в поездках я занимаюсь обработкой и монтажом видео, а Макбук Про при высокой нагрузке кушает как не в себя. Именно поэтому в дополнение к штатному стартёрному аккумулятору я установил ещё три AGM-батареи в салоне общей ёмкостью 285А*ч.

За вечер и ночь во время стоянки мы обычно расходуем 30-40% ёмкости батарей, для них это как раз наиболее щадящий режим работы. Но такими темпами «в ноль» они разрядятся за полтора дня, так что их приходится подзаряжать. Заводить дизельный двигатель на полтора-два часа лишний раз совершенно не хочется, да и длительная работа на холостых оборотах не идёт на пользу любому мотору.

Так что на помощь приходят солнечные батареи. Пожалуй, одна из самых необходимых вещей для автономных путешествий на кемпере.

1. Общая длина фургона — 7 метров, а плоскость крыши имеет размеры 430х150 сантиметров. Было бы странно не использовать такое огромное пространство, так что с завода мы оснастили машину полозьями для установки рейлингов, которые будут использоваться для крепления маркизы (бокового навеса) и солнечных панелей. Кстати, обратите внимание на круглую пластиковую пробку позади камеры заднего вида — к счастью, инженеры Мерседес-Бенц предусмотрели, что кому-то может быть жалко сверлить крышу для того, чтобы протянуть электропроводку.

Как я выбирал солнечные панели?

Основным критерием был размер (а там всего лишь несколько возможных вариантов), они должны были занять максимально возможное пространство на крыше, и при этом сбоку должно было остаться место для размещения маркизы.

Пришёл к выводу, что для меня будет идеальным установка двух батарей размерами 200х100см друг за другом. А дальше по соотношению «цена/мощность» остановился на отечественном производителе Sunways. Из «плюсов» — всё есть в наличии в Москве, покупал весь комплект в одном месте (сделали скидку) и гарантия производителя на отсутствие заводского брака.

2. А вот и сами «батарейки». Вживую оказались больше и тяжелее, чем я представлял. К моменту покупки уже был готов каркас кровати и установлены задние сиденья, так что в салон они поместились только по диагонали.

3. Далее идёт «мозг» всей системы — контроллер заряда EPSolar Tracer, выполненный по технологии MPPT.

Солнечные панели (они бывают на 12 и 24 вольта) нельзя подсоединять напрямую к клеммам аккумуляторов. Причина довольно простая: панель «не знает» уровень его заряда, и в солнечную погоду будет пытаться закачивать энергию в уже полностью заряженный аккумулятор, что ведёт к его стремительному старению. Так что обязательно использование контроллера.

Контроллеры бывают двух типов. Первый — PWM, или ШИМ-контроллер (в нём используется технология широтно-импульсной модуляции). Они проще и дешевле в производстве. Вкратце — 12-вольтовая панель в солнечную погоду выдаёт рабочее напряжение 14-15 вольт, контроллер частично использует его для заряда АКБ, а частично рассеивает «лишнюю» энергию в тепло. Когда-то на Дефендере использовал ШИМ-контроллер Steca, он ощутимо нагревался, когда батарея была почти заряжена.

Помимо вышеперечисленного, у данной технологии есть существенный недостаток. В пасмурную погоду панель может не выдавать рабочее напряжение в 14-15 вольт, что ведёт к прекращению зарядки аккумуляторов, так как «простые» ШИМ-контроллеры не умеют повышать напряжение, полученное от панелей (только понижать, частично рассеивая в тепло).

4. MPPT-контроллер сложнее, дороже, но эффективнее (у него более высокий КПД). Но самое главное: он позволяет соединять панели последовательно, поднимая таким образом их рабочее напряжение с 12 до 24/36/48 вольт, что приводит к более эффективной зарядке аккумуляторов в пасмурную погоду, так как подаваемое на его вход напряжение от панелей днём всегда будет выше 12 вольт. И, если не ошибаюсь, повышать низкое напряжение при достаточной силе тока он тоже умеет.

Как выбрать нужную по производительности модель контроллера?

У меня установлено две панели номинальной мощностью по 400 ватт каждая, итого 800 ватт в сумме. Напряжение заряда для 12-вольтовых аккумуляторов — 14,8 вольт. Делим 800 ватт на 14,8 вольт, получаем максимальную силу тока в 54 ампер (ток, который должен «переварить» контроллер, когда в солнечный день панели работают на полную мощность). Так что в данном случае нужна модель контроллера на 60 ампер (с небольшим запасом, хотя в реальности таких цифр я, скорее всего, никогда не увижу, чуть позже расскажу, почему).

Итак, модель EPSolar Tracer 6420AN. Способен заряжать батареи током до 60 ампер, автоматически определяет напряжение бортовой сети машины (12/24в), имеет «тропическое» исполнение (плата залита лаком и не боится влажности). Максимальная мощность подключаемых солнечных батарей видна на этикетке.

5. У контроллера есть небольшой экранчик для отображения и настройки параметров. Слева внизу расположен плавкий предохранитель. Клеммы рассчитаны на провода сечением до 35кв.мм, как раз такие я проложил от аккумулятора под пассажирским сиденьем в заднюю часть салона. Справа внизу расположен датчик температуры воздуха, над ним — два порта RJ45 для подключения дополнительных аксессуаров, и ещё несколько выводов, один из которых управляется при помощи реле по заданным условиям. Например, на улице стемнело, панели перестали давать напряжение, можно автоматически включить свет в салоне. Или наоборот, взошло солнце — можно включить электроподогрев воды в баке.

6. Так как этот блок будет установлен без возможности доступа к нему, то дополнительно приобрёл к нему внешний экран (на фото внизу справа, чёрного цвета), который отображает больше статистики и позволяет настраивать все параметры.

Настройка довольно простая: выбираем тип установленных в машине аккумуляторов (для «обычных» кислотных — Flooded, для AGM — Sealed, для гелевых — Gel) и вводим общую ёмкость (у меня три батареи по 95А*ч, в сумме 285А*ч), чтобы контроллер правильно их заряжал. На этом всё.

7. Убедившись, что всё работает как надо, прикручиваю его на стенку технического отсека рядом с баком для воды. Поместился туда буквально по сантиметрам, оставив небольшие зазоры сверху и снизу для вентиляции.

8. И от него уже вывел два силовых провода в технический отсек. К данным колодкам подключены все потребители в задней части салона, подробнее про это рассказывал в записях про электрику автодома.

9. Теперь настала очередь солнечных панелей, которые почти четыре месяца ожидали своего часа в гараже.

Рассмотрим их варианты.

10. Поликристаллические и монокристаллические. У поликристаллических ниже КПД (обычно около 15%) и ниже генерируемая мощность с одного квадратного метра площади. И, разумеется, они дешевле. Отличить визуально очень просто — ячейки поликристаллических сделаны из множества кристаллов, на фото хорошо видны вкрапления разного цвета. У монокристаллических ячейки однотонные, цвет как правило тёмно-синий, ближе к чёрному, а КПД равен 19-20%.

С технологией разобрались, теперь давайте поговорим про мощность. Моя модель панелей — FSM 400М ТР. Буква «M» означает «монокристаллическая», а 400 — это номинальная мощность в ваттах. Почему это слово так важно? Просто все производители указывают мощность панелей в «идеальных условиях«.

Идеальные условия простые: на панель должна попадать солнечная энергия в количестве 1000 ватт на квадратный метр и температура панели и окружающего воздуха должна быть не более 25 градусов.

Что это значит на практике?

Допустим, у вас есть солнечная панель размерами 100х100 сантиметров. Её площадь составляет 1 квадратный метр. Ясная погода, летнее солнце в зените, а на поверхность панели попадает 1000 ватт (один киловатт) солнечной энергии.

1000 ватт х 20% (КПД солнечной панели) = 200 ватт энергии максимально может выдавать солнечная панель в идеальных условиях. В моём случае с 4 квадратных метров панелей на крыше я могу получить максимально 800 ватт. На практике это значение будет ниже.

Дело в том, что солнечные панели подвержены деградации. Как правило, за первые три года они теряют по 3% номинальной мощности в год. А к концу срока их службы (обычно производитель заявляет 20 или 25 лет) мощность должна быть не менее 80% от изначальной. То есть:

1-й год службы — 100% мощности
3-й год службы — 90% мощности
25-й год службы — >80% мощности

Но это ещё не всё. Солнце, понятное дело, отнюдь не всегда светит под прямым углом к поверхности. Ну и не забываем про «идеальную» температуру не более 25 градусов. Ячейки солнечных панелей тёмного цвета, так что при работе они будут нагреваться. А при нагреве также падает их КПД. Поэтому панели нельзя монтировать прямо на плоскость крыши, обязательно оставлять зазор в несколько сантиметров для вентиляции и их охлаждения.

11. И последний момент. Почему не гибкие солнечные батареи, ведь они легче и проще монтаж?

Ответ достаточно простой: они очень хрупкие. По сути это кварцевые ячейки, наклеенные на пластиковую основу и покрытые сверху ламинированной плёнкой. Ячейку можно повредить сильным нажатием пальца по неосторожности (проверял, если что). То есть на крыше машины они проживут до первого летнего града.

Эти одиночные ячейки подключены последовательно и таким образом объединены в цепочки. Выходит из строя одна ячейка — и все остальные в её цепочке тоже перестают работать. А солнечная панель при этом теряет до 50% своей мощности, в зависимости от количества цепочек.

Вес одной моей панели — 23 килограмма. Из него львиную долю составляет вес закалённого стекла толщиной 5мм. Это стекло выдерживает падение стального шарика весом 800 грамм с метровой высоты (точно не помню, но показатели примерно такие). Стекло легко чистить и сложно поцарапать, в отличие от ламинированной плёнки, которая, к тому же, со временем желтеет под солнцем, что ухудшает светопропускаемость.

Ну, собственно, с теорией закончили, можно приступать к установке.

12. В предыдущей части я рассказывал про изготовление и монтаж креплений для бокового навеса. Вот как вся конструкция выглядела на крыше. Теперь на эти алюминиевые балки нужно положить и закрепить солнечные батареи. В одиночку поднимать не решился, пришлось звать друзей на помощь.

13. «Хорошая мысля приходит опосля«. Благо что в тот вечер только лишь подняли батареи, а крепить их не стал. Их оставшегося куска алюминиевого профиля делаю вот такую деталь.

14. И присверливаю её толстыми кровельными саморезами к третьей по счёту поперечине на крыше. Солнечная панель внутри «пустая», так что задняя часть её рамы ляжет позади прикрученного профиля, и таким образом при резком торможении машины он будет дополнительно удерживать переднюю панель на месте. Ну а задняя панель упирается в переднюю, так что нагрузка от неё тоже будет передаваться на алюминиевый профиль.

15. От панелей до крыши примерно 7-8 сантиметров. Этого зазора вполне достаточно для вентиляции. К тому же, панель отбрасывает свою тень, а это значит, что крыша фургона тоже будет меньше нагреваться (на некоторых версиях Дефендера, если не ошибаюсь, так называемая двойная «африканская крыша» шла с завода. На фото я засверлился и вывел электропроводку через пластиковую пробку, о которой упоминал в начале рассказа.

16. Для соединения панелей с проводкой используются герметичные разъёмы MC4. Обжимаешь провод, вставляешь, закручиваешь крышку — всё просто. Главное, не перепутать «плюс» и «минус».

17. После подключения окончательно прикручиваю панели толстыми кровельными саморезами, по 12 штук на каждую батарею. Для крепления к профилю использовал уголки из 2-миллиметровой стали.

Если бы я всё же решился просверлить крышу в районе душевой кабины, то от разъёмов солнечных панелей до входа в MPPT-контроллер было бы чуть больше двух метров. Но так как лишний раз сверлить крышу вообще не хочется, то проводка сделала немалую петлю (вначале от пола к потолку, потом вдоль потолка к пробке над задними дверями, потом вышла через пробку на крышу и далее по крыше до стыка двух солнечных панелей). Итого общая длина составила около 8 метров.

Первые 5 метров (от контроллера до задних дверей) идёт кабель сечением 16 квадратных миллиметров. Почему так много? Да просто он был у меня в гараже на момент монтажа контроллера. 🙂 А дальше использовал три метра провода для солнечных батарей сечением 6 квадратных миллиметров.

У меня установлены 24-вольтовые солнечные панели. Чтобы компенсировать возможные потери на длинной проводке, а также повысить эффективность их работы в пасмурную погоду, я подключил их последовательно, подняв таким образом рабочее напряжение до 48 вольт.

18. Почему напряжение «рабочее»? Потому что у солнечных панелей есть такое понятие, как «напряжение холостого хода», когда к их выводам не подключена нагрузка. И оно обычно примерно в два раза выше «рабочего». Так что мультиметр показывает 87 вольт. Несмотря на то, что ток постоянный, если взяться пальцами за провода — будет чувствоваться. 🙂

19. Подходящими клеммами подключаю провода друг к другу. Решение временное, так как впоследствии здесь будет находиться детская кровать, над ней будут вентиляторы вытяжки, а вся проводка уберётся в кабель-канал.

20. Ещё один момент, о котором следует упомянуть. Если присмотреться, видно, что панели установлены с небольшим боковым уклоном. На полтора метра алюминиевого профиля перепад высоты составил 4 сантиметра. Это сделано для того, чтобы во время дождя стекло самостоятельно очищалось от пыли, которая тоже оказывает влияние на эффективность. Вместе с водой она стекает вбок, на крышу автомобиля. После хорошего летнего ливня панели блестят как новенькие!

21. Ночью разрядил бортовые аккумуляторы до 11,9 вольт, дождался солнечной погоды…

22. Волнительный момент первого включения системы. Контроллер «просыпается», некоторое время ищет режим оптимальной работы солнечных батарей, и вот результат. Идёт заряд током в 43 ампер.

23. Мощность, генерируемая солнечными панелями — 545 ватт. От номинальных 800 ватт это отличается почти в полтора раза, но тем не менее — результат отличный.

24. Вот что показывает кулометр (счётчик электроэнергии, установленный над передними сиденьями). Ёмкость бортовых аккумуляторов пополняется на глазах.

25. Такса, как известно, может украсить любую фотографию! В конце рассказа надо бы подвести итоги, тем более, панели уже почти год как в эксплуатации.

Если вкратце — вещь очень крутая.

Для лета их мощность даже избыточна. Когда жили в Крыму, уже к 9-10 часам утра аккумуляторы были заряжены на все 100 процентов. Включаешь днём ноутбук и мультиварку — а они работают не от батарей, а только от энергии солнца, счётчик показывает, что разряд аккумуляторов не происходит.

Когда кемпер стоит возле дома, контроллер батарей тоже всегда держит аккумуляторы полностью заряженными, не надо подключаться к внешней сети 220в.

Я установил выключатель, который позволяет вручную подключить стартёрный аккумулятор к трём кемпинговым. То есть ты можешь долго слушать музыку на полной громкости или оставлять фары включёнными во время съёмки машины, не переживая, что не сможешь потом завести двигатель.

Теперь что касается зимы с её коротким световым днём.

В пасмурную погоду, когда солнца на небе вообще не видно, чистые (это ключевое слово) панели заряжают аккумуляторы током в 7-10 ампер. В данном случае их большая площадь всё-таки решает.

Если погода ясная, то они уже вполне могут выдавать ток 15-20 ампер, в зависимости от высоты солнца. Недавно вернулся из Мурманской области, по которой пару недель катался на кемпере, периодически стоя лагерем на одном месте 2-3 дня. Так вот, мне ни разу не пришлось заводить мотор, чтобы компенсировать ночной разряд аккумуляторов. Либо к обеду, либо к вечеру они уже были полностью заряжены, в зависимости от погоды.

Но как только выпадает снег — всё, халява заканчивается. Ток заряда падает до 0,5-1 ампера, и на этом всё. Приходится либо их чистить, либо ждать, пока снег растает на солнце (панели чёрные, так что тонкий слой снега тает достаточно быстро, а толстый снежный покров замечательно улетает на капот при резком торможении). Но вот чистить вручную их проблематично, так как находятся они на высоте почти три метра. По-хорошему надо бы купить телескопическую лестницу и возить её с собой в зимнее время.

И ещё один постоянный вопрос.

— А почему не бензиновый генератор?

Его надо где-то хранить в машине, вытаскивать на стоянках, подключать, заправлять отдельным топливом (бензином), обслуживать, слушать его тарахтение, убирать в салон на ночь в людных местах… Ну, такое, в общем. Сильно на любителя. Наверное, я для этого слишком ленив.

26. То ли дело панели. Поставил и забыл, дальше контроллер всё делает автоматически, оставляя тебе больше свободного времени на свои дела.

Бюджет данного этапа и ссылки на оборудование (цены на март 2020г):

Внешний дисплей для контроллера заряда MT-50 с кабелем 2м — 2200р
s-ways.ru/products/komple…-mt-50-s-kabelem-2-m.html

Удлинитель кабеля для дисплея (длины штатного не хватило) — 470р
aliexpress.ru/item/32658462894.html

Коннекторы MC4 для подключения кабеля к панелям — 100р за пару
s-ways.ru/products/kabel-…ktory/mc4-konnektory.html

Кабель для солнечных панелей сечением 6кв.мм. 3 метра х 110р = 330р
s-ways.ru/products/kabel-…nways-2kh6mm-krasnyy.html

Провода сечением 16мм.кв. длиной 6 метров — 1200р

Уголок стальной для крепления панелей к профилю на крыше — 300р

Солнечный модуль FSM 400М ТР 2шт х 23кг = 46кг
Контроллер заряда EPSolar Tracer MPPT 6420АN — 5кг
Провода, крепёж — 4кг

Итого: +55кг к весу машины.

Традиционное видео с подробным рассказом про установку.
