Восстановление ограничителей дверей
Приветствую вас, дорогие подписчики!
Это статья носит справочный характер. Она призвана помочь автолюбителям восстановить функционал ограничителей дверей без покупки нового.
После покупки машины в далеком 2011-ом сразу заметил, что ограничители абсолютно не выполняют свою работу. Как известно, ограничитель двери должен фиксировать дверь в двух положениях: в полностью открытом и в среднем положениях, предотвращая неконтролируемое распахивание или закрытие двери. Новый ограничитель сто́ит, как это водится у нас в стране, неоправданно дорого. Поэтому решено восстановить их своими силами.
На данный момент мне известно два способа восстановления:
1. Покупка ремонтного комплекта полиуретановых вкладышей. Отзывы о них неплохие, готовые вкладыши не требуют доработки — вынул старые, вставил новые.
Я был готов выбрать этот вариант, но обстоятельства сложились так, что не было времени ждать доставки. Двери были разобраны и ремонтировать ограничители нужно было здесь и сейчас.
2. Второй вариант — это замена вкладышей от ограничителей других автомобилей российского или европейского производства, цена на которые гораздо более адекватная. Этим вариантом я и воспользовался.
Выбор пал на ограничители от ВАЗ 2109. Самый дешевый вариант, который я нашел, стоил 120 руб./шт.
Процесс восстановления:
1. Для начала нужно снять наш ограничитель с двери и разобрать его. Для снятия понадобится торцевая головка или ключ на 10, откручиваем три болта. Чтобы разобрать его, понадобится дрель со сверлом на 4-5 и зубило с молотком. Высверливаем точки сварки корпуса в двух местах, а затем зубилом разделяем стенки корпуса.
2. Затем разбираем ограничитель от ВАЗ. Тут всё проще — нужно отогнуть 4 усика и корпус сам разделится.
Внутри нас ждут вот такие вкладыши.
3. Чтобы имплантировать данные вкладыши и их резиновые демпферы, их необходимо доработать, т.к. корпус японского ограничителя немного у́же. А именно: демпфер подрезать ножом, а вкладыш и металлический стержень шлифануть с двух сторон на станке или напильником.
В итоге получаем такой комплект вкладышей и демпферов для наших ограничителей:
4. Примеряем вкладыши в наш корпус.
5. Чтобы собрать корпус, нужно сделать пропилы на полях крышки, чтобы получить ушки для загиба.
6. Всё готово к сборке. Вставляем вкладыши, смазываем графитной или другой густой смазкой (я использовал смазку для тормозных систем Liqui Moly, другой не было) места соприкосновения вкладышей с рычагом ограничителя, вставляем демпферы.
7. Закрываем крышку, загибаем ушки.
8. Устанавливаем ограничитель на место.
Результат.
В результате я получил, в основном, фиксацию в полностью открытом состоянии. В принципе, мне это и надо было. Не нравится мне жесткая фиксация на среднем положении. Думаю, в будущем закажу ремкомплекты, попробую их. Данный метод отличается своей доступностью и дешевизной.
Update 08.09.2016: На ограничителе водительской двери уже появились следы ржавчины от металлических сердечников, появился хруст при закрывании двери из крайнего положения, фиксация уже не такая четкая, как изначально.
Update 08.01.2017: Зимние морозы внесли свои корректировки в работу ограничителей. При температуре на улице ниже 20 градусов ограничители намертво замерзают. Те двери, которые редко используются, становится проблематично открыть. А процесс открывания сопровождается громким мерзким скрежетом. Пришлось тяги ограничителей обильно смазать силиконом, что, конечно, препятствует их нормальному функционированию. Так что, при первой возможности буду менять на другие.
Всем удачи на дороге!
Спасибо за внимание, жамкаем лайк:) ↙👍
Пока.
В 2014 году при покупке Авто, при открывании дверей на водительской и пассажирской двери при открывании был слышен неприятный скрип-скрежет. Изначально грешил на петли, но после смазки и ревизии оказалось что дело в сухих ограничителях, не долго думая, обильно смазал их смазкой, что в последствии стало фатальным.
После смазки ограничителей дверей скрип исчез, что очень порадовало и двери стали открываться заметно легче. «ну и отлично, эффект достигнут» — подумал молодой мозг инженера, ан нет, появился большой минус, который не сразу заметил.
При открывании двери в мало-мальски ветреную погоду двери не фиксировались ни в первом положении ни во втором, норовя открыться настежь и вырвать ограничители. какое-то время (6 ЛЕТ! сам офигел когда посчитал…), ездил так и думал всё норм. Но как оказалось это неверно.
Дело в том что ограничители очень просто устроены и рассчитаны на долгий срок эксплуатации при практически нулевом уходе, НО! при правильной смазке.
В самом ограничителе по обеим сторонам стоят ролики, которые прижимаются пружинами к тяге ограничителя и попадая в углубления на теле тяги позволяют фиксировать дверь при открывании в двух положениях.
(фото честно стырены с интернета сам в процессе не фотал)
Изначально с завода они смазаны «сухой графитовой смазкой» которую практически не видно на теле тяги (черная тяга, черная смазка, опять же практически сухая образует тонкую плёнку покрыя его), а так как с годами на неё неизбежно попадает пыль и она истирается роликами, то её остатки я принял за грязь в 2014 году и смыв обесжиревателем, нанёс консистентную смазку. В результате ролики перестали вращаться и стали скользить и появилась выработка на роликах, и они заклинили, хотя внутри смазка и была.
в сети нашёл комплект для ремонта plastik-avto.ru/product/t…yota-land-cruiser-type2-4, цена и отзывы подвигли на покупку.
В результате, для замены снимаем уголок «пищалки» (у кого есть) у зеркала, снимаем обшивку двери, демонтируем динамик в двери и ключиком на 10 откручиваем 2 гайки крепления ограничителя на двери, снимаем заглушку пластиковую на дверном проёме на ограничителе и открутив болтик фиксации ограничителя (ключ на 10, крепко держится на фиксаторе резьб) вынимаем через проём динамика собственно всю конструкцию.
Далее зажимаем в тиски и аккуратно с помощью бокорезов разжимаем усики крепления крышки и отогнув их полностью добираемся до внутренностей.
Далее берем комплект, приходит полным комплектом, пластиковые заменители роликов и смазка (с кисточкой, хватает на весь комплект 4 двери) + подробнейшая инструкция и меняем погибшие детальки.
На 1 дверь уходит с перекурами и хождением по мастерской минут 15-20.
В итоге получаем отличный результат — двери фиксируются в обоих положениях просто отлично, а при закрывании по моему даже получается некий эффект доводчика, за счёт втягивания ограничителя!
P/S Доволен больше чем слон!
прошло 3 месяца, сакрипел один огрничитель на левой задней двери, пробуем оригинальную графитовую смазку. результат отпишу.
Мануал по восстановлению ограничителей дверей
По просьбам Трудящихся!
Как сделать так, чтобы двери не болтались на ветру и под уклоном, хорошо фиксировались при открытии? И при этом сэкономить бюджет. Ответ в этой статье!
У многих я замечаю что уже после пробега в 100-150 тыс км
плохо работают ограничители открывания дверей.
Беда скажем прямо не большая, сам я ездил так почти 7 лет.
Открытые двери болтаются на ветру и сами ходят в ту сторону,
в которую наклонена машина. Приходится придерживать двери,
чтобы не поцарапать соседнюю машину при парковке.
Бла бла про граничители дверей, можно не смтореть!
1 Ограничитель дверей раньше стоил 2500р. перемножаем на 4 и задаем вопрос за что?
ведь сам ограничитель цел и видимых повреждений не имет.
Ответ прост: стерта рабочая часть.
Дополню что недавно мы с tourerB покупали ограничители от таза для восстановления его машины.
Пока продавщица искала их я посетовал что Тойотовские ходят всего около 100 тысяч, на что она начала угарать что их ресурс на тойоте очень мало. Ну а мы ответ вежливо намекнули что это на самом деле не малый ресурс. Что необходимость в капитальном ремонте двигателя ваз подчас возникает с такой же периодичностью. При этом, с неисправными ограничителями ездить можно. Купили 4шт по 100р. можно использовать от моделей 08, 09, 10. потраха у них все одинаковае.
Итак
Разбираем Тоетовские ограничители
Сверлим отверстия в местах сварки рядом с резьбой крепления отраничителя к двери.
Две железные части ограничителя приварены сваркой в 2х местах. В тех местаз есть даже небольшие выемки как после кернера. по-этому можно просто сверлить и сверло не уведет вбок, Лучше использовать всерло 5-5.5 милиметров. Возникает ощущение что возможность ремонта закладывали прямо при проектировании.
Аккуратно высверливаем их и разбираем деталь, иногда приходится пользоваться широкой минусовой отверткой и молотком. Несколько нежных ударов и отвертка расклинивает детали ограничителя, разъединяя последние места сварки.
Разобранный ограничитель
Внутри все очень просто, 2 резинки прижимают 2 пластиковые детали которые изношены.
Не выбрасывайте их сразу, когда вы будете точить ВАЗовские втулки то они помогут вам обточить их до нужного размера. Особой точности не требуется т.к. мерки на глазок достаточно.
Разбираем ТАЗовский ограничитель. методом грубой силы.
Чем то его разборка напоминает советские железные игрушки, где для разбор нужно было отогнуть железные ушки.
Все что нам нужно в нем это рабочие части, также советую не выбрасывать силиконовые отбойники.
Разобранный ограничитель от девятки
Рабочие части несколько шире, по этому их нужно подточить под размер.
Я использовал наждак, пластмассовые детали и железные пруточки, точил отдельно.
Рабочая часть ВАЗовского ограничителя имеет форму клинышка.
и поэтому резинка тоже используется ВАЗовская, она расклинивает и прижимает рабочую часть тем сильнее чем сильнее закручен болт фиксирующий ограничитель.
При сборке видно что Железные детали прилегают не плотно им мешают излишки резины но не спешите их подрезать. Так и должно быть, т.к. мы не будем сваривать части железные части ограничителя между собой, и у нас будет возможность регулировать силу их работы и усилие на закрытие дверей.
Проще говоря силу работы ограничителя теперь можно регулировать затяжкой болтов.
я не знаю как должны правильно работать ограничители и по этому регулирую их работу на глазок.
В результате двери стали хорошо фиксироваться.
Есть и недостатки и таком способе восстановления, раньше трение было металл о пластик а теперь металл о металл. Работа ограничителей теперь слышна, также для приработки я добавлял капельку масла.
Когда я делал передние двери то решил провести небольшой эксперимент.
Могу сказать что достаточно удачный, отбой двери теперь более мягкий
и при этом угол открывания двери не уменьшился!
Восстанавливаем работу ограничителя дверей. ч.1 (разбираем двери)
Лето. Выходной. Самое время заняться. Отчетов в инете — много разных. Вот и мои 5 копеек.
Машинке 6 лет. Двери — не фиксируются. Особенно задние. Вероятно из за наклона оси вращения двери, задние — не держатся в открытом положении и сами закрываются.
Будем восстанавливать.
ч.1 Подразобрать дверь, добраться и снять ограничитель для ремонта. Пособие для тех кто ни разу не разбирал дверь (можно заодно и шумку замутить.
Передняя дверь. Аккуратно поддеть и вынуть снизу рассеиватель подсветки двери.
Поддеть отверткой и отщелкнуть декоративную накладку ручки
Правая передняя дверь. Отвернуть винты крепления
Передняя левая дверь — вместо ручки — один винт под самоклеящ. накладкой в ручке. (не фоткал).
Далее поддеваю обивку. Начинаю от угла. Там удобнее схватить.
И продвигаясь по низу и вверх — постепенно «выдергиваем обшивку». Пистоны — или выдернутся или могут поломаться. Советую — или иметь съемник или запасные пистоны.

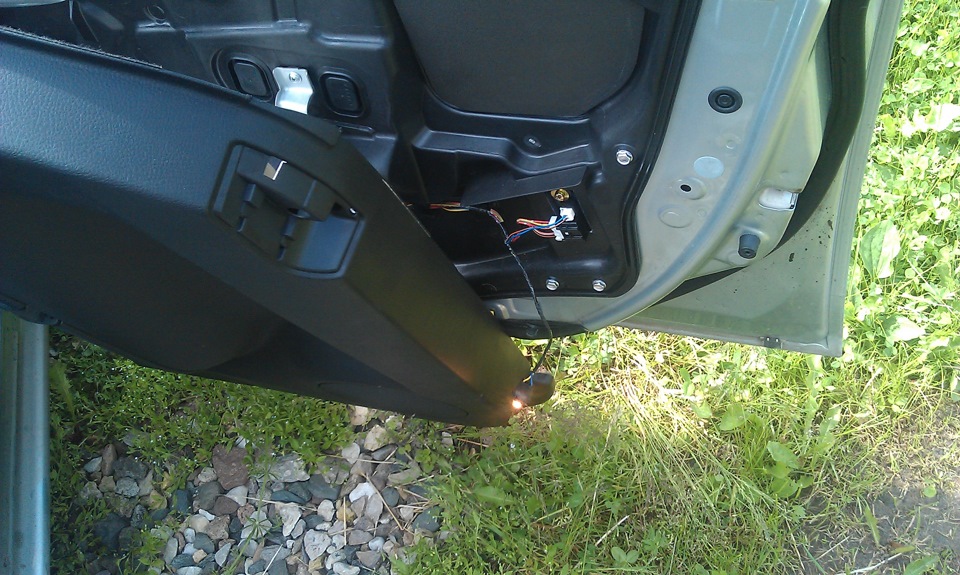

Отщелкнув все пистоны — надо отключить фишки проводки. Советую сначала выдернуть фишку с лампой подсветки двери

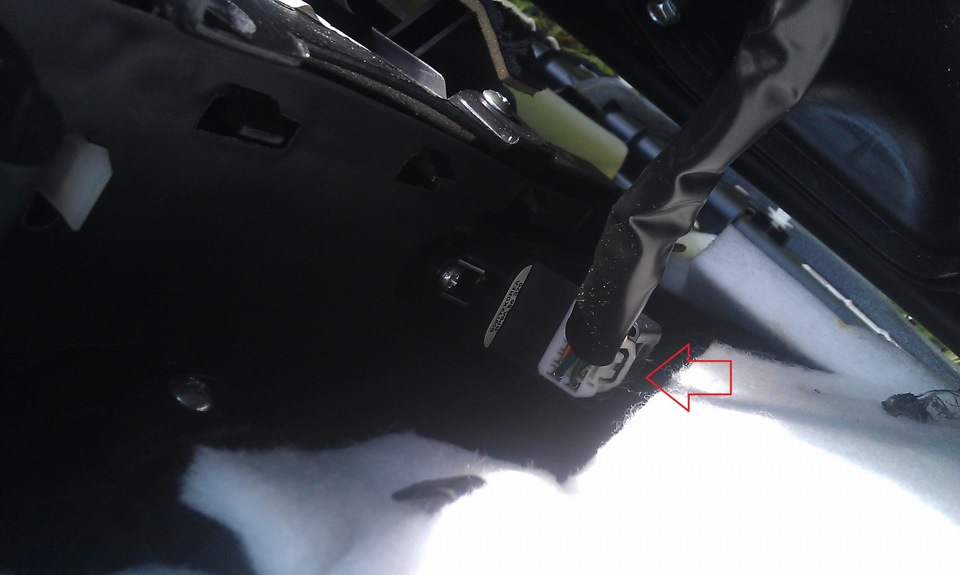

затем — перевернуть панель обивки вверх ногами — и тогда удобно отщелкнуть фишку стеклоподъемников. Она с фиксатором. Надо нажать достаточно сильно.
Фото снятой обивки с обозначением пистонов.

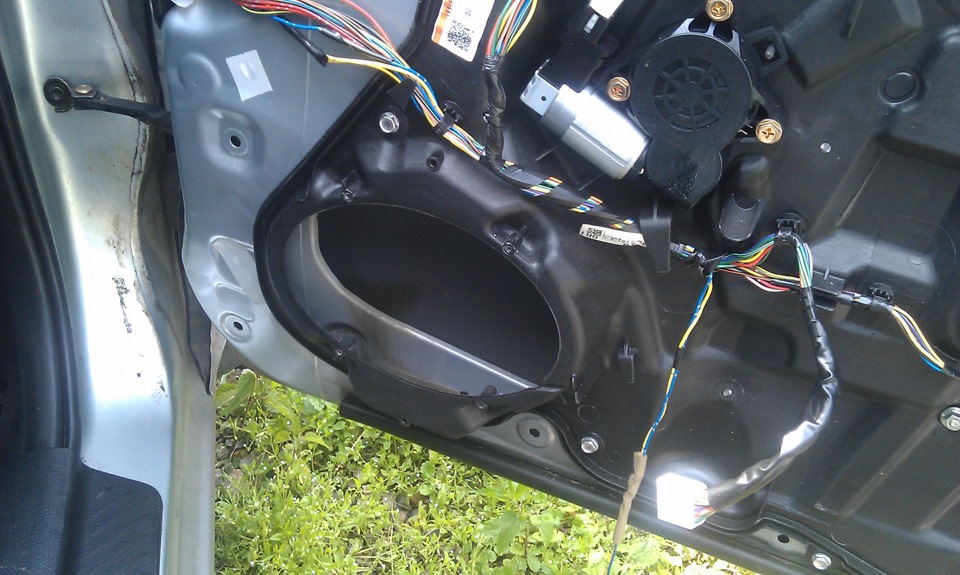

Теперь — отвернуть 4 винта и аккуратно вынуть динамик.
Ключ на 10 — отвернуть три болта крепления ограничителя

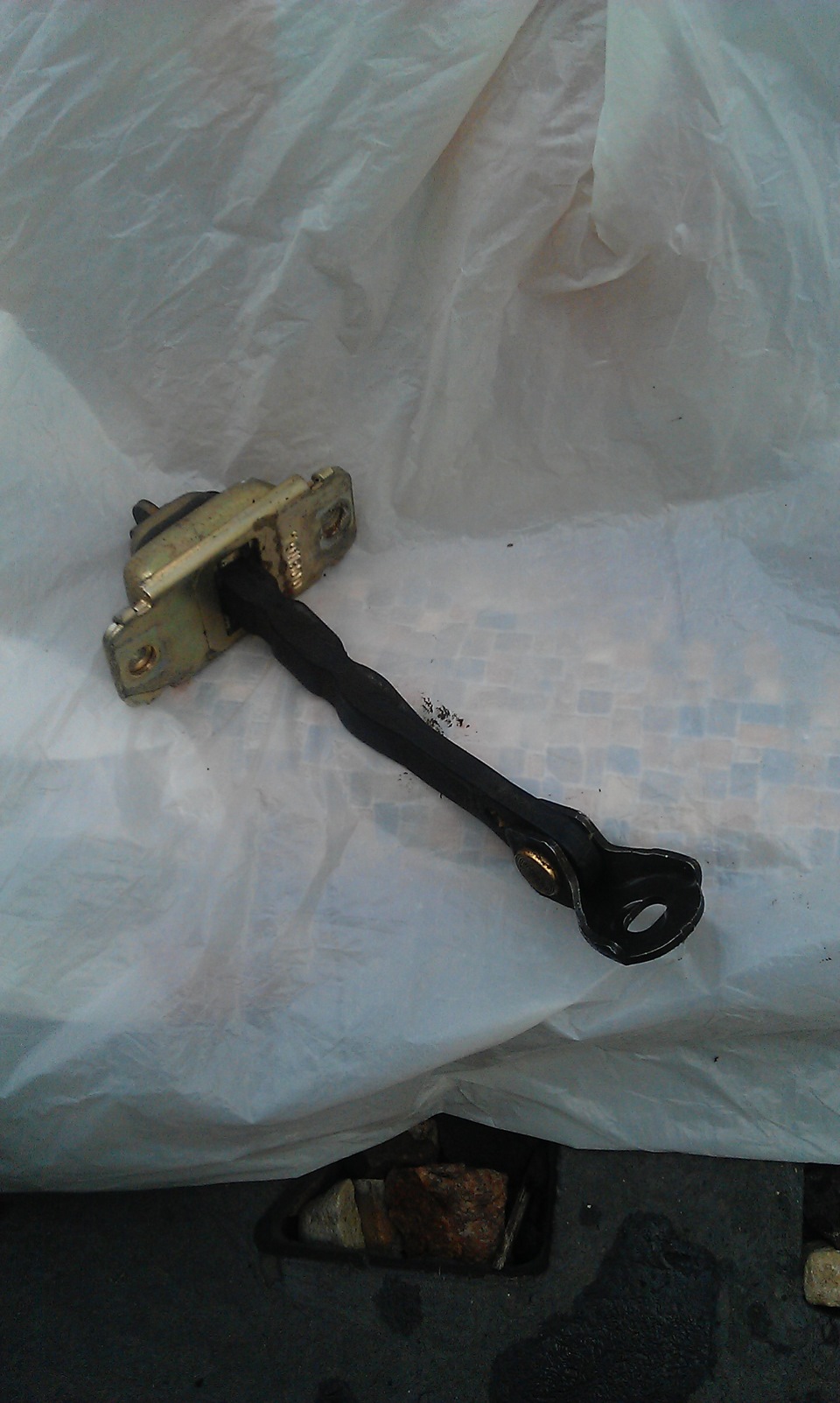

Через отверстие динамика — вынимаем ограничитель
Задняя дверь — разбирается аналогично.
Винтов крепления обшивки — меньше
Пистоны задней обшивки
Удобно делать все двери — за раз. Т.е. — вынуть вначале все ограничители. Потом их восстановить. И установить.
Важно не перепутать передние и задние ограничители.
Лечим дверные ограничители
Друзьям — привет, гостям — здрасьте!)
Студент сессию закрыл и решил уделить немного времени своей серебристой бестии)
На этот раз я решил восстановить дверные ограничители.
Фото-отчёт решил сделать, может кому пригодится, качество — телепон Яблоко 3GS =)
Итак, штатные ограничители в корень стёрлись и двери болтаются как хотят. Думал купить в Экзисте оригинал, но потом передумал) Оригинал ограничители недолговечны, да и зачем переплачивать, когда есть руки?)
Заехал в ближайший автомагаз и купил 2 дверных ограничителя от ТазаВаза 09 модели. Можно брать от восьмёрки, потроха одинаковые! Цена — 90 рублёвых штука.
Что будем делать? Будем менять потроха из 09 в Toyota.
Разбираем дверь, откручиваем ограничитель, вытаскиваем, кладём на стол)
Разгибаем усики на 09, разваливаем, вынимаем потроха.
Чтобы развалить штатный ограничитель, нужно высверлить точечную сварку.
Достаём родные потроха.
Родные потроха уже, чем 09. Вердикт — нужно сточить края на 09 и подрезать резинки.
Теперь все это ставим в родной корпус.
Когда суём в дверь, стараемся чтобы всё наше чудо не развалилось! Точечной сварки теперь нет, но это не проблема! Когда всё будет на месте, то конструкция затянется гайками и всё будет ок!
Оба положения двери, работают идеально!
Вылазить из авто теперь намного удобнее. Когда дверь открыта в среднее положение, не боишься что ударишь соседнюю машину. Нет необходимости постоянно придерживать дверь. В общем — красота!
